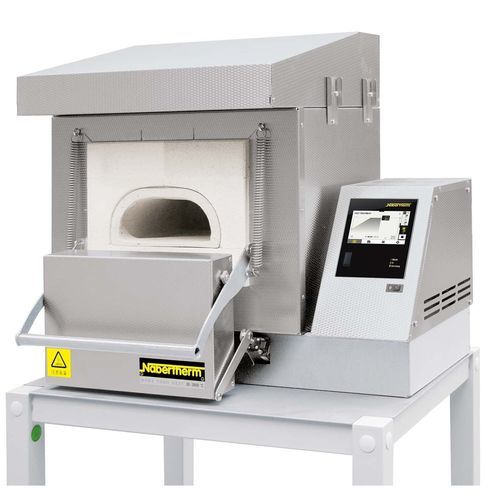

灰吹法炉 N 4/13 CUP供暖通用融焰炉
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 功能
- 供暖, 灰吹法
- 应用
- 通用
- 类型
- 融焰炉
- 所加工的质料
- 陶瓷, 用于金属
- 温度调节
- 低温
- 配置
- 台式, 落地式, 紧凑型
- 温度范围
1,280 °C, 1,300 °C
(2,336 °F, 2,372 °F)- 容量
最少: 3.7 l
(0.98 gal)最多: 73 l
(19.28 gal)
产品介绍
概述
灰吹是一种将贵金属（例如黄金和白银）从含有卑金属的合金中分离的冶金工艺。该工艺会产生腐蚀性蒸汽，损害隔热层和加热元件。N ../13 CUP 系列灰吹炉及井式 S 73/HS 专为这些苛刻的工艺条件设计，结合陶瓷马弗与专用的进气/排气系统。
设计与功能
炉膛由陶瓷马弗构成，可保护加热元件和隔热层免受腐蚀性蒸汽侵蚀。专用的进气与排气系统通过马弗后侧的陶瓷管将废气引导至集成排气罩（位于炉顶及炉门上方）；该排气罩为现场排气系统提供连接接口。结构便于维护：易损件（如陶瓷马弗和加热元件）可方便更换。各型号在炉膛高度和加热配置上有所不同，以满足灰吹和坩埚熔炼的工艺需求。
N 4/13 CUP 标准配置
N 10/13 CUP 与 N 30/13 CUP 标准配置
S 73/HS 井式炉 标准配置
可选配置
适用于 N 4/13 CUP
适用于 N 10/13 CUP 与 N 30/13 CUP
适用于 S 73/HS
技术参数（节选）
型号 | 最高温度 (°C) | 炉内尺寸 宽×深×高 (mm) | 容积 (L) | 外形尺寸 宽×深×高 (mm) | 连接功率 kW | 电源 | 重量 kg
N 4/13 CUP | 1280 | 185 × 250 × 80 | 3.7 | 600 × 770 × 750 | 3 | 单相 | 100
N 10/13 CUP | 1300 | 250 × 540 × 95 | 8.0 | 900 × 1200 × 1850 | 15 | 三相 | 380
N 30/13 CUP | 1300 | 250 × 500 × 200 | 25.0 | 1000 × 1200 × 2250 | 15 | 三相 | 430
S 73/HS | 1300 | 530 × 380 × 360 | 73.0 | 1050 × 1530 × 900 | 26 | 三相 | 890
要点 / 技术摘要
灰吹是一种将贵金属（例如黄金和白银）从含有卑金属的合金中分离的冶金工艺。该工艺会产生腐蚀性蒸汽，损害隔热层和加热元件。N ../13 CUP 系列灰吹炉及井式 S 73/HS 专为这些苛刻的工艺条件设计，结合陶瓷马弗与专用的进气/排气系统。
设计与功能
炉膛由陶瓷马弗构成，可保护加热元件和隔热层免受腐蚀性蒸汽侵蚀。专用的进气与排气系统通过马弗后侧的陶瓷管将废气引导至集成排气罩（位于炉顶及炉门上方）；该排气罩为现场排气系统提供连接接口。结构便于维护：易损件（如陶瓷马弗和加热元件）可方便更换。各型号在炉膛高度和加热配置上有所不同，以满足灰吹和坩埚熔炼的工艺需求。
N 4/13 CUP 标准配置
- 紧凑台式设计
- 波纹不锈钢双层外壳，带附加风扇冷却以保证低外壳温度
- 仅使用符合 EC Regulation No.1272/2008 (CLP) 未分类的隔热材料
- 陶瓷马弗以保护加热元件和隔热层
- 炉膛由底部和侧面三面加热（加热元件安装在支撑管上）
- 带集成排气罩的排气系统（位于炉顶和炉门上方），用于连接客户排气系统
- 手动升降门
- 在使用说明范围内的限定用途
- NTLog Basic（用于 Nabertherm 控制器）：通过 USB 闪存记录工艺数据
N 10/13 CUP 与 N 30/13 CUP 标准配置
- 陶瓷马弗以保护加热元件和隔热层
- 波纹不锈钢双层外壳，带附加风扇冷却
- 仅使用未分类隔热材料（CLP）
- 炉膛四面加热，发热元件安装在支撑管上
- 发热元件设计为单元，便于更换
- 炉膛通风以进一步保护加热元件
- 控制热电偶直接置于马弗内以实现精确温控
- 马弗封闭砖并带手柄（N 10/13 CUP）
- 电机机械式升降门（N 30/13 CUP）
- 马弗前工作台/托盘
- 陶瓷马弗专用的进气/排气系统：废气经马弗后部的陶瓷管引入排气罩；可调换气率
- 带集成排气罩的排气系统（位于炉顶与炉门上方）
- 具可调切断温度的超温限制器，用于保护炉体与料件
- 在使用说明范围内的限定用途
- NTLog Basic（用于 Nabertherm 控制器）：通过 USB 闪存记录工艺数据
S 73/HS 井式炉 标准配置
- 用于坩埚熔炼的紧凑井式炉
- 波纹不锈钢双层外壳，带附加风扇冷却
- 仅使用未分类隔热材料（CLP）
- 分体盖，手动旋开
- 四面加热
- 加热元件与炉底采用碳化硅板保护以防磨损和腐蚀性物质
- 炉膛通风以进一步保护加热元件
- 带绝缘管向后引出的排气箱；预留连接客户抽排系统的接口
- 在使用说明范围内的限定用途
- NTLog Basic（用于 Nabertherm 控制器）：通过 USB 闪存记录工艺数据
可选配置
适用于 N 4/13 CUP
- 具可调切断温度的超温限制器，用于保护炉体与料件
适用于 N 10/13 CUP 与 N 30/13 CUP
- N 10/13 CUP 的电动机械升降门（选项）
- 作为热防护的可旋转检视窗
- 用于设定开启/关闭时间的定时器（预设温度）
- 带脚轮的底座
适用于 S 73/HS
- 手动滚动盖
- 气动滚动盖（选项）
- 具可调切断温度的超温限制器
- 用于设定开启/关闭时间的定时器（预设温度）
技术参数（节选）
型号 | 最高温度 (°C) | 炉内尺寸 宽×深×高 (mm) | 容积 (L) | 外形尺寸 宽×深×高 (mm) | 连接功率 kW | 电源 | 重量 kg
N 4/13 CUP | 1280 | 185 × 250 × 80 | 3.7 | 600 × 770 × 750 | 3 | 单相 | 100
N 10/13 CUP | 1300 | 250 × 540 × 95 | 8.0 | 900 × 1200 × 1850 | 15 | 三相 | 380
N 30/13 CUP | 1300 | 250 × 500 × 200 | 25.0 | 1000 × 1200 × 2250 | 15 | 三相 | 430
S 73/HS | 1300 | 530 × 380 × 360 | 73.0 | 1050 × 1530 × 900 | 26 | 三相 | 890
要点 / 技术摘要
- 最高工作温度最高可达 1300 ℃（N 10/13 CUP、N 30/13 CUP、S 73/HS）；N 4/13 CUP 为 1280 ℃
- 陶瓷马弗保护加热元件与隔热层，抵抗腐蚀性蒸汽
- 加热方式：3 面或 4 面加热，视型号而定
- 具炉膛通风选项以保护加热元件
- 专用排气系统含集成排气罩及马弗用陶瓷排气管（换气率可调）
- 可选超温限制器作为保护装置
- 加热元件可更换且模块化
- 可选手动/电机/滚动门及封闭砖（视型号）
- NTLog Basic 数据记录（通过 USB）
- 隔热材料：仅使用未分类（符合 CLP 要求）材料
- S 73/HS 具有碳化硅保护板以抵抗磨损和腐蚀性物质
