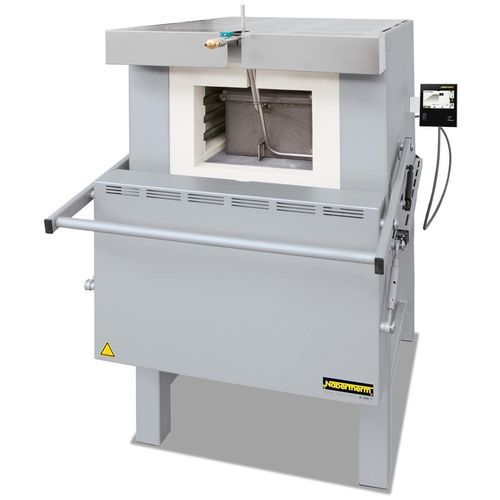

硬化炉 N 7/H

用于修边退火热处理

概述
N 7/H – N 87/H 箱式炉为退火、淬火和钎焊提供通用解决方案。多层绝热和深炉膛设计支持高达 1280 °C 的热处理，同时降低能耗，适用于实验室和小批量生产。

功能与设备
采用三面加热（两侧及底部），加热元件安装在支撑管上以实现自由辐射和更长寿命，底部加热由 SiC 抗热板保护。炉门上部设不锈钢门框，门为平行导向下开式并配气压缓冲，提升高温操作安全性。配备 B500 触控控制器和 NTLog Basic 工艺数据记录功能。

标准配置

• 最高温度：Tmax 1280 °C
• 深炉膛，三面加热（两侧 + 底部）
• 支撑管安装的加热元件，实现自由辐射与长寿命
• 底部加热由 SiC 抗热板保护
• 炉门上部不锈钢门框，适合热态开启
• 温度均匀性可达 ±10 °C（DIN 17052-1）
• 多层保温结构以降低能耗
• 含底座；N 7/H–N 17/HR 为台式机型
• 排气口位于炉侧或（N 31/H 起）后壁
• 平行导向下开门，配气压缓冲
• B500 触控控制器（5 程序 × 4 段）
• NTLog Basic 支持 USB 工艺数据记录

技术参数
型号 | 最高温度 (°C) | 炉内尺寸 宽 × 深 × 高 (mm) | 容积 (升) | 外形尺寸 宽 × 深 × 高 (mm) | 连接功率 (kW) | 电气连接 | 重量 (kg) | 加热时间 (分钟)
N 7/H | 1280 | 250 × 250 × 140 | 9 | 800 × 650 × 600 | 3.0 | 单相 | 60 | 320
N 11/H | 1280 | 250 × 350 × 140 | 11 | 800 × 750 × 600 | 3.5 | 单相 | 70 | 320
N 11/HR | 1280 | 250 × 350 × 140 | 11 | 800 × 750 × 600 | 5.5 | 三相 | 70 | 70
N 17/HR | 1280 | 250 × 500 × 140 | 17 | 800 × 900 × 600 | 6.4 | 三相 | 90 | 110
N 31/H | 1280 | 350 × 350 × 250 | 31 | 1040 × 1030 × 1340 | 15.0 | 三相 | 210 | 90
N 41/H | 1280 | 350 × 500 × 250 | 41 | 1040 × 1180 × 1340 | 15.0 | 三相 | 260 | 105
N 61/H | 1280 | 350 × 750 × 250 | 61 | 1040 × 1430 × 1340 | 20.0 | 三相 | 400 | 105
N 87/H | 1280 | 350 × 1000 × 250 | 87 | 1040 × 1680 × 1340 | 25.0 | 三相 | 480 | 105
注：外形尺寸因选装件而异。加热时间为参考值（空炉至 Tmax −100 K）。连接功率指标准配置，选装时可能增加。

应用与选项

• 用于保护气体工艺的退火箱
• 装料车与辊道以便装载处理
• 更深炉膛与更大尺寸选项
• 带淬火槽的冷却/淬火站
• 控制器与工艺数据记录（NTLog Basic）

特性 / 技术规格

• 最大工作温度 1280 °C
• 三面加热以提升温度均匀性
• SiC 底板保护与支撑管式加热元件
• 温度均匀性可达 ±10 °C（DIN 17052-1）
• 多层保温结构提高能效
• B500 触控控制器与 USB 数据记录
• 从台式到大型箱式的多种型号（N 7/H～N 87/H）
