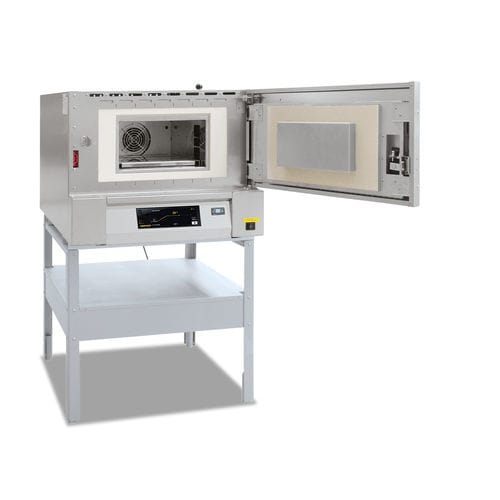

退火炉 NAT series

热量回火热处理

概述
由于紧凑的台式设计，NAT 系列非常适合安装在实验室或空间有限的场所。该系列强制对流箱式炉具有优良的温度均匀性。

应用

• 用于收缩配合工艺的零件预热
• 金属在空气中的热处理：时效、去应力、轻度退火、回火
• 玻璃的热处理

特性

• 最高温度 650 °C 或 850 °C
• 水平空气循环，采用不锈钢挡板实现最佳分布
• 纹理不锈钢板制成的通风双壳外壳，外表面温度低且稳定性高
• 集成控制单元
• 右铰链摆动门，开门温度可达 400 °C
• 符合 DIN 17052-1 的温度均匀性：最高 ±6 °C（NAT 15/65 可达 ±5 °C）
• 炉后壁设进气口；炉顶设可调排气口（NAT 15/65 除外）
• 炉顶有 15 mm 贯通孔（NAT 15/65 除外）
• 带可调断开温度的超温限制器，用于保护炉体和负载
• 仅使用不属于 EC 规程1272/2008 分类的绝热材料（不使用铝硅酸盐纤维/RCF）

控制器与文档

• B500/B510 触控控制器（5 个程序，每程序 4 段）
• NTLog Basic：通过 USB 记录工艺数据
• NTEdit（免费软件）：通过 PC 上的 Excel 方便地输入程序
• NTGraph（免费软件）：通过 PC 上的 Excel 进行评估和文档记录
• MyNabertherm 应用：在移动设备上在线监控烧成过程

可选配置（不适用于 NAT 15/65）

• 底座框架
• 用于多层装载的装载架
• 含批次控制、过程控制及通过 VCD 软件进行文档记录的设备包

技术规格（节选）
型号 | Tmax (°C) | 内部宽 mm | 内部深 mm | 内部高 mm | 容积 l | 外部宽 mm | 外部深 mm | 外部高 mm | 加热功率 kW | 电源连接 | 重量 kg | 升温时间 min（至 Tmax）:
NAT 15/65 | 650 | 295 | 340 | 170 | 15 | 470 | 790 | 460 | 2.8 | 单相 | 60 | 35
NAT 30/65 | 650 | 320 | 320 | 300 | 30 | 810 | 620 | 620 | 3.0 | 单相 | 90 | 80
NAT 60/65 | 650 | 400 | 400 | 400 | 60 | 890 | 700 | 720 | 3.0 | 单相 | 110 | 100
NAT 15/85 | 850 | 320 | 320 | 150 | 15 | 690 | 880 | 570 | 3.0 | 单相 | 85 | 190
NAT 30/85 | 850 | 320 | 320 | 300 | 30 | 690 | 880 | 720 | 3.0 | 单相 | 100 | 230
NAT 50/85 | 850 | 400 | 320 | 400 | 50 | 770 | 880 | 820 | 4.5 | 三相 | 130 | 230

备注

• 配备附加设备时外形尺寸会发生变化；尺寸可按需提供
• 根据炉型设计，连接负载可能更高
• 以上数据为空炉近似值
