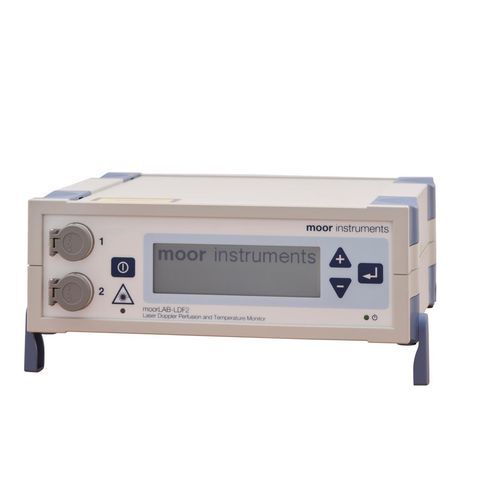

多普勒激光病人监护仪 MOORLAB-LDF

台面式TEMP血流量

概述
moorLAB-LDF 是一款用于实验室研究与生命科学教学的激光多普勒血流和组织温度监测仪。采用数字信号处理（DSP），提供可重复的流量和浓度测量，支持单通道和双通道配置，以适应灵活的实验方案。

主要优点

• 可选单通道或双通道运行，满足定点或比较测量需求
• 紧凑堆叠设计，便于多通道扩展和 USB 连接
• 高对比度 LCD，便于现场数据读取
• 可与 moorLAB-PC 软件无缝集成，实现数据采集、存储与分析

预期用途
用于研究和教学场景下微循环血流（流量/浓度）与组织温度的同步测量。不作为用于人体临床诊断或治疗的医疗器械。

处理与性能
提供先进的流量与浓度信号处理，具备软件可选的低通滤波设置。带宽 20 Hz–22 kHz；所有参数采样率为 40 Hz。支持连续工作模式，并提供用于外部记录的模拟 BNC 输出。

探头与应用类型

• 皮肤探头：双纤或多纤设计；多纤选项可对较大组织区域进行平均采样；通常使用支架或粘贴盘固定；提供多普勒与温度组合探头。
• 针式探头：适用于表面、组织内或单血管测量；适用于通路受限组织和显微操作；更细的针型探头（VP4、VP4s）用于更深插入。
• 低外形探头：用于通路受限或减少敷料下施压（例如：钛盘探头、近平面硅胶探头）。
• 单纤系统：主探头加单纤尖端，适用于微创动物测量；尖端可修剪或更换。
• 示例探头型号：LP1、LP1/7、LP1T、LP2、LP7A、LP12、LP14-CBF、LP4s、LP10M100ST 等。

清洁与维护
主机：用浸有异丙醇或异丙醇/水混合液的布擦拭。探头及连接器：用异丙醇或异丙醇/水溶液擦拭。探头头部和套管（不含连接器）：可在流水下清洗，可用温水和中性或酶性洗涤剂清洁，或在 Cidex OPA 中浸泡最长 5 分钟（随后冲洗）；浸泡次数最多 5 次。探头不适合进行灭菌。

典型应用与参考

• 血管学与微循环研究
• 前临床模型（如脑血流 / MCAO 模型）
• 皮肤灌注、皮瓣监测、糖尿病与炎症研究
• 肌肉/运动生理学与前临床研究

备注
制造商可在不另行通知的情况下更新规格。探头选择与测量参数应与实验方案及所研究组织相匹配。

技术规格

• 模拟输出：0–5 V；BNC 连接；LDF1：2 输出；LDF2：4 输出
• 尺寸（宽×高×深）：235 × 80 × 200 mm
• 重量：1.5 kg
• 电气安全等级：Class I
• 电磁兼容：符合 EN 61326-1（实验室环境）
• 流量/浓度处理：带宽 20 Hz–22 kHz（±0.3 dB）；软件可选低通滤波（独立监测 15 kHz；PC 选项 3/15/22 kHz）
• 激光级别：Class 1（IEC 60825-1:2014）
• 激光规格：半导体激光二极管 785 nm ±10 nm；每通道最大输出 ≤1.3 mW；光束发散约 26°
• 测量参数：流量 0–1000 PU（±10%）；DC 0–1000 AU（±10%）；浓度 0–1000 AU（±10%）；温度 5–50 °C（±0.5 °C）
• 采样率：40 Hz（所有参数）
• 工作模式：连续
• 测量通道：moorLAB-LDF1：1×流量、1×DC/温度（可选）；moorLAB-LDF2：2×流量、2×DC/温度（可选）
• 工作环境：实验室室内使用，15–30 °C，75–106 kPa，相对湿度 0–75% 无冷凝，最大海拔 2000 m
• 电源：交流 100–230 V，50–60 Hz，20 VA
• 存储/运输：5–45 °C，75–106 kPa，0–75% 相对湿度 无冷凝
