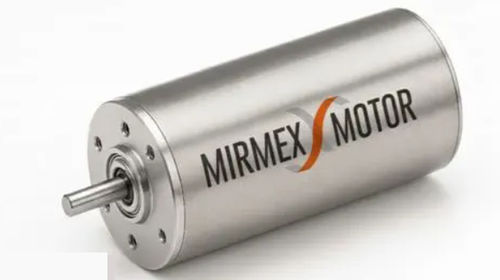

手术器械电机

用于手术设备用于医疗设备医疗行业

概述

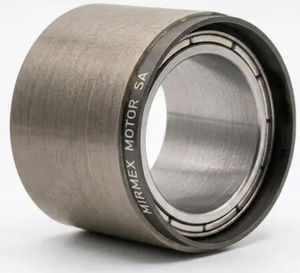

Mirmex 开发了径向磁通的无槽（slotless）无刷 BLDC 微型电机，采用印刷绕组拓扑，打破了传统线绕的限制。该方法实现了近零齿槽扭矩（zero-cogging）、更高的铜填充率以及体积紧凑但性能优异的电机，适用于严苛的工业与医疗场景。

产品要点
Mirmex 的无槽 BLDC 微型电机支持直径、长度、转速、电压等参数的自由定制，并通过印刷铜纤维与先进热平衡实现可重复的一致性能。

性能范围
直径：1.5 - 85 mm
长度：2 - 120 mm
功率（最大）：1000 W
扭矩（最大）：500 mNm
转速（最大）：120,000 rpm

优势与特性

• 更小的体积占用 — 在相同性能下体积可小至50%（更高的填充率）。
• 高性能密度 — 更好的铜填充率提升单位体积输出。
• 可定制 — 在直径、长度、转速、电压和绕组拓扑等方面完全自由设计。
• 快速原型 — 定制电机的开发周期和成本显著降低。
• 性能一致性 — 制造重复性达到单根铜纤维级别。
• 更佳的热特性 — 损耗平衡和高填充率显著降低热损耗。
• 材料效率 — 原材料使用减少（最高可达45%），能耗降低。
• 独特线圈拓扑 — 印刷绕组实现传统线绕无法达到的几何形状。
• 可高压灭菌（Autoclavable） — 设计可承受数百次高压灭菌循环，适用于无菌/恶劣环境。

应用示例
医疗动力工具驱动
直径：18.5 mm
长度：37 mm
转速：80,000 rpm
功率：75 W
扭矩：10 mNm
效率：93%
关键特性

• 热设计优化以延长过热前运行时间。
• 更小更轻 — 方便集成于手柄类部件。
• 更高的扭矩密度以满足骨科等高要求手术需求。

航天设备执行器
直径：20 mm
长度：32 mm
转速：10,000 rpm
功率：100 W
扭矩：100 mNm
关键特性

• 高扭矩支持简化齿轮设计并确保安全运行。
• 重量轻以降低设备总体质量。
• 精度与可靠性高，适合长期航天应用。

协作机器人（Cobot）执行器
直径：43 mm
长度：30 mm
转速：1,500 rpm
功率：30 W
扭矩：190 mNm
关键特性

• 动态响应性强，提高节拍时间和响应速度。
• 体积更小，便于在紧凑设备中集成。
• 零齿槽（zero cogging）与线性驱动特性，确保精确运动控制。

电机开发流程

• 范围与建模
• 原型制作
• 测试与微调
• 量产

技术规格

• 技术：采用印刷绕组拓扑的无刷无槽径向磁通 BLDC 微型电机。
• 零齿槽（极低或无齿槽转矩）。
• 直径范围：1.5 mm 至 85 mm。
• 长度范围：2 mm 至 120 mm。
• 功率：最高 1000 W。
• 扭矩：最高 500 mNm。
• 转速：最高 120,000 rpm。
• 高铜填充率以提升性能密度。
• 为改善热管理和减少热损耗而设计。
• 可承受数百次高压灭菌循环的设计，适用于无菌/恶劣环境。
• 可定制参数：直径、长度、转速、电压和拓扑结构。
