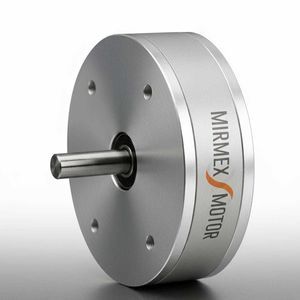

医用微电机 BLDC

密度电动

概述

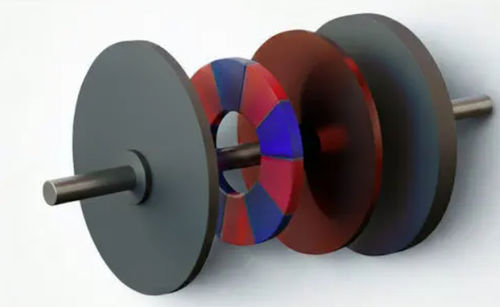

Mirmex通过专利定子绕组拓扑，开发定制轴向磁通BLDC微电机，消除了传统铜线绕组的需求。结合电机建模与优化工具，该方法支持轴向与径向结构、高级多气隙拓扑及可实现零齿槽效应的变体，以满足具体设计约束。

设计与技术亮点

• 无需铜线绕组：创新的定子绕组方法，消除传统绕线的限制。
• 专利轴向磁通定子绕组拓扑，可实现传统绕线无法达到的线圈结构。

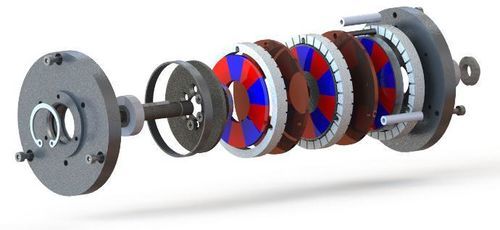

• 支持包括多气隙在内的高级结构及零齿槽变体。
• 电机建模与优化以最大化目标应用的电磁性能。

性能范围（关键指标）
直径 [mm] : 12 - 300
厚度 [mm] : 4 - 60
功率（最高）[W] : 3000
扭矩（最高）[Nm] : 2
转速（最高）[rpm] : 50 000

优势

• 更紧凑：与传统方案相比，在相同性能下可小至50%。
• 最佳性能密度：更高的铜填充因子在同等体积内提升电机性能。
• 定制化：直径、长度、转速、电压可按需定制以满足应用约束。
• 更快的原型制作且成本更低（原型制造据称提升约10倍）。
• 材料使用与能耗降低（原材料需求最多可减少约45%）。
• 更好的热特性：更高的填充因子与损耗平衡显著降低热损失。
• 耐环境性：设计用于在苛刻环境中运行（温度变化、清洗剂、腐蚀性气氛、粉尘环境）。

独特功能

• 独特的线圈拓扑带来更优越的电磁性能与效率。
• 能够提供轴向与径向电机，单气隙与多气隙变体，并按应用推荐最合适的架构。
• 为精密需求提供高级多气隙与零齿槽选项。

应用示例
空间飞轮
直径: 140 mm
长度: 18 mm
转速: 1000 rpm
功率: 30 W
扭矩: 300 mNm
效率: 90%

• 超轻设计在保证所需性能的同时实现系统减重。
• 优化的惯量与扭矩提升设备效率。

主动假肢（臂与腿）
直径: 40 mm
长度: 10 mm
转速: 12,000 rpm
功率: 36 W
扭矩: 30 mNm
效率: 94%

• 专用绕组拓扑实现精细的动力响应与高效率。
• 极其紧凑的外形便于整合到假肢系统中。
• 按需定制以经济地满足尺寸与性能约束。

项目管理流程

• 范围与建模
• 原型制作
• 测试与微调
• 大规模生产

注意事项
高级拓扑（包括多气隙）可在选定变体上实现零齿槽效应。Mirmex支持在径向与轴向架构间选择，并为设计约束推荐最优方案。

技术规格 / 特点

• 技术：采用专利定子绕组拓扑的轴向磁通BLDC微电机（无传统铜线绕组）。
• 直径范围：12 - 300 mm。
• 厚度范围：4 - 60 mm。
• 最大功率：最高可达3000 W。
• 最大扭矩：最高可达2 Nm。
• 最高转速：最高可达50,000 rpm。
• 性能说明：在相同性能下体积可小至50%；铜填充因子更高；热性能改善。
• 制造：定制化设计，原型制作加速（据称约10倍）。
• 耐用性：面向苛刻环境（温度、化学品、粉尘）设计。
• 拓扑选项：单气隙与多气隙设计、零齿槽变体、独特绕组拓扑。
