压力传感器 ME504

医疗

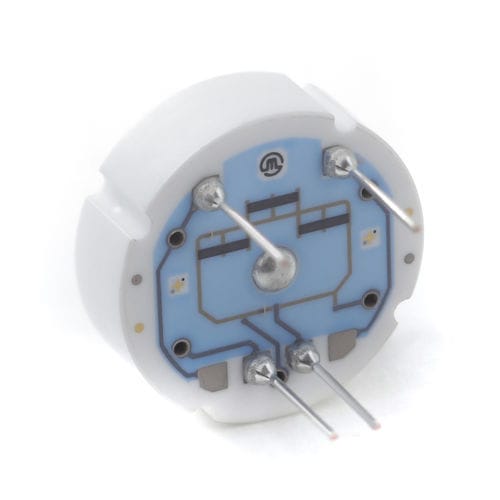

嵌入式安装，mV/V，压力传感器 Metallux me504嵌入式压阻式压力传感器，用于测量表压、绝对压或密封表压。高可靠性差分mV/V补偿压力传感器。便于信号调节的PCB集成。 Metallux ME504压力传感器由一个陶瓷底板和一个齐平膜片制成，按照压阻原理工作。惠斯通电桥被丝网印刷在嵌入式陶瓷膜片的一侧，而陶瓷膜片则被粘在传感器的主体上。电桥面向内部，那里有一个空腔，因此隔膜的另一面可以直接暴露在待测介质中。 由于Al2O3陶瓷具有出色的耐化学性（腐蚀性气体、大多数溶剂和酸等），通常不需要额外的保护。在传感器本体上，布局经过优化，在需要时可以方便地安装信号调节PCB。 Metallux ME504传感器通过激光调节的PTC电阻进行热补偿，陶瓷的使用确保了整个测量范围内的高线性度，将滞后的影响降至最低。
