耳镜检查模拟器 OTOSURG

显微外科手术用于耳鼻喉护理用于内镜培训

产品概述

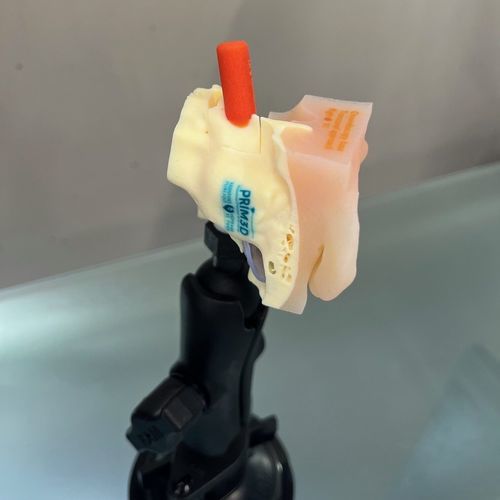

OTOSURG模拟器为经外耳道鼓室成形（tympanoplasty）训练模型，设计用于通过外耳道进行内镜和显微手术的实操训练。其重现鼓室解剖结构，并提供鼓膜的逼真内镜视野，适用于手术技能训练。

验证研究
验证研究：Validation of a 3D-printed multimaterial transcanal tympanoplasty simulator for endoscopic ear surgery (Otol Neurotol).

主要用途

• 进行耳内镜训练及显微镜下听小骨成形术的技能练习。
• 在解剖学真实的环境中学习内镜或外镜的操作。
• 无患者风险的情况下教学与练习听小骨置换等手术操作。
• 用于会议或培训中展示医疗器械与定制场景（可定制卡匣、有无鼓膜、颜色标识等）。

优势

• 提供鼓膜与鼓室解剖标志的精确内镜视野。
• 可根据学习曲线配置难度与解剖（不同外耳道宽度、视觉指示器）。
• 场景可重复，便于技能标准化评估。
• 具有教育设计，利于分步教学和小组培训。
• 支持按需定制以满足教学目标或器械演示需求。

再现结构

• 外耳道皮肤、环缘（annulus）与鼓膜。
• 鼓室的骨性解剖标志。
• 鼓膜弦、镫骨肌腱、鼓膜张肌的附着。
• 可活动的听小骨链（锤骨、砧骨、镫骨），完整性可配置。

支持的手术操作（通过一次性卡匣）

• 外耳道皮肤的切开与剥离。
• 鼓膜剥离与移植物放置练习。
• 鼓室结构的探索与操作。
• 听小骨的保留、活动化或分离。
• 听小骨成形技术（PORP、TORP、移位、活塞置入等）。

套件组成

• 1个可重复使用的颞骨模型（解剖基座）。
• 1个定位用关节臂。
• 1套可按病变选择的一次性卡匣。

可用卡匣类型

• 正常鼓室（无病变卡匣）。
• 鼓膜穿孔卡匣（后部、前部及其他可定制类型）。
• 耳硬化症变体（镫骨固定型；术后‑stapedectomy 型，镫骨与基底板缺失）。
• 听小骨成形变体（PORP场景：缺少砧骨；TORP场景：缺少砧骨与镫骨）。
• 慢性中耳炎相关卡匣开发中（回缩囊、胆脂瘤模拟）。

可按需提供的附加物

• 模拟液体血液以增强仿真。
• 3D打印腱膜板（50 x 50 x 0.3 mm）。
• 3D打印软骨板（50 x 50 x 0.9 mm）。

开发与许可
该模型由巴黎公立医院集团（Assistance Publique – Hôpitaux de Paris）Prim3D平台与巴黎城市大学（Université Paris Cité）联合开发。独家开发与运营许可：N° VAL 2025/2024-070/01。

技术规格

• 类型：用于经外耳道和显微镜手术途径的鼓室成形训练模拟器。
• 型号：OTOSURG。
• 材料：多材料3D打印组件（可重复使用的骨基底 + 一次性卡匣）。
• 训练模式：耳内镜、显微听小骨成形、PORP/TORP技术、鼓室探索与操作。
• 可定制项：卡匣可配置有/无鼓膜、解剖学着色标记、不同外耳道宽度。
• 套件包含：可重复使用的颞骨模型、关节臂、可选卡匣套件。
• 可选配件：模拟血液、3D打印腱膜与软骨板（注明尺寸）。
