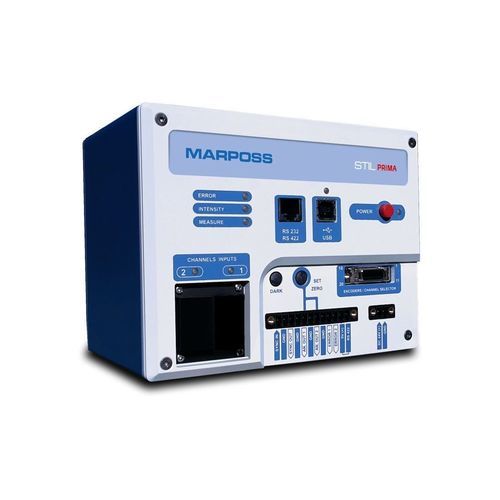

工艺流程控制设备 CCS SERIES

实验室实验室用于医疗机构

产品概述
CCS 系列控制器采用色差共焦技术，能够对多种表面与材料（包括反射面和透明薄膜）进行非接触距离与厚度测量，测量精度达到亚微米级。玻璃或透明薄膜的厚度可通过单个 CCS 控制器配合高精度 STIL 传感器头，采用双峰处理实现。测量频率根据型号从 100 Hz 到 10 kHz 不等，适用于工业产线集成和实验室应用。

优势

• 色差共焦技术可测量反射白光的材料（金属、玻璃、塑料、涂层、液体）。
• 非接触测量可避免接触导致的损伤或污染。
• 亚微米量级的测量精度，满足精密计量需求。
• 可更换 STIL 光学头：CL-MG、OP、ENDO、EVEREST 系列。
• 控制器可存储多达 20 份校准表，以支持不同探头和配置。
• 提供 SDK 与协议命令，便于集成至自动化与检测系统。
• 支持与编码器同步的动态采集。
• 多种通信接口：模拟输出、USB、RS232/422。

应用

• 汽车玻璃检测与质量控制。
• 玻璃容器与包装行业的在线检测。
• 电动汽车行业（电池及其部件厚度测量）。
• 卷对卷、透明及不透明薄膜厚度测量（如电池盖、柔性电子）。
• 电子行业（PCB 测量）。
• 半导体行业（硅片计量）。
• 精密领域：医疗、微机械、航空航天、制表、机器人及 CCC 等应用。

版本与集成
CCS 控制器提供 CCS PRIMA 系列和 CCS OPTIMA+ 两类。CCS PRIMA 提供单通道、双通道（复用）和四通道（复用）版本。CCS PRIMA+ 提供更高的光输出，适用于玻璃厚度测量等高要求场景。用于 OEM 集成时，CCS PRIMA 亦提供 BOXLESS 版本，便于直接嵌入定制外壳。

技术规格（表）
Model | CCS-Prima | CCS-Prima 2 | CCS-Prima 4 | CCS-Prima+ | CCS-Optima+
Order Code | O8ST10M1001 | O8ST11M1001 | O8ST12M1001 | O8ST13M1009 | O8ST09M2001
Technology | Chromatic Confocal
Source | White LED
Number of channel | 1 | 2 (multiplexed) | 4 (multiplexed) | 1 | 1
Measuring Frequency | From 100 Hz to 2000 Hz (PRIMA family) | From 500 Hz to 10000 Hz (OPTIMA+)
Calibration table memory | Up to 20 calibration tables
Distance Measurement | First/Strongest peak detection
Thickness Measurement | 2 peaks detection (thickness via two-peak processing)
Advanced features | AutoLed, AutoDark, DoubleFrequency, HoldLastValue, etc.
Digital Output | RS232, RS422, USB
Synchronization | Trigger in & out
Other Input/Output | 2 analog outputs; encoder input (up to 3)
Fiber connection | E2000/APC
Temperature in use | 5°C - 50°C
Storage temperature | -30°C - 70°C
Relative humidity | 5% - 80% RH without condensation
Protection type | IP20
Compliance | EN 61326-1 (for applicable models)
Power Supply | 24V DC
Maximum/Usual Consumption | 25W / 8W (typical variants) (values vary by model)
Dimensions | 162 mm x 138.1 mm x 111.5 mm
Weight | Typical 1.2 kg (varies by model)

特性 / 技术规格

• 技术：Chromatic Confocal（色差共焦）。
• 光源：白光 LED。
• 通道：1、2（复用）、4（复用），视型号而定。
• 测量频率：PRIMA 系列 100–2000 Hz；OPTIMA+ 可达 10 000 Hz。
• 校准记忆：最多可存储 20 份校准表，可在控制器上选择。
• 距离检测：首个/最强峰检测；厚度通过双峰检测计算。
• 高级功能：AutoLed、AutoDark、DoubleFrequency、HoldLastValue 等。
• 接口：RS232 / RS422 / USB、2 路模拟输出、编码器输入（最多 3 路）、触发输入/输出。
• 光纤连接：E2000/APC。
• 工作温度：5°C 至 50°C；存储温度：−30°C 至 70°C。
• 相对湿度：5%–80%，无凝露。
• 防护等级：IP20。
• 符合标准：适用型号符合 EN 61326-1。
• 电源：24 V DC；典型功耗约 8–9 W；最大约 25 W，依据型号而异。
• 尺寸：162 x 138.1 x 111.5 mm（控制器外壳）。
• 重量：约 1.2 kg（视型号而定）。
