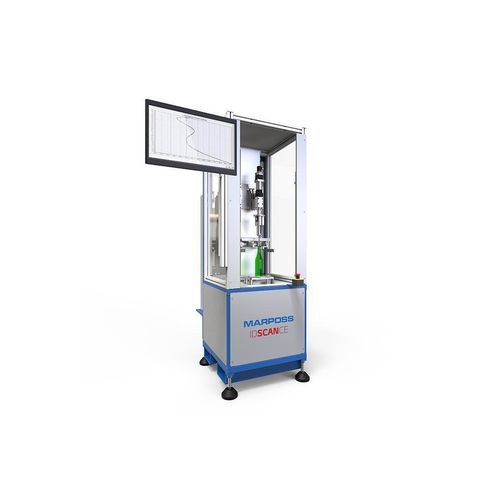

半自动检测系统 ID SCAN™

瓶子独立

产品概述
ID SCAN™ 是一款半自动工作台，用于在无机械换模的情况下对玻璃瓶进行抽样测量，自动测量孔径和内部轮廓。

版本

• ID SCAN™ CE：用于冷端、质量控制实验室或生产环境。
• ID SCAN™ HE：用于热端（退火前）；具备耐热端环境的附加功能，可测量未强化的玻璃瓶。

描述
待测瓶手动加载，测量周期全自动运行。测量由安装在可垂直移动旋转台上的单点触控式测量探头执行。

可测特性

• 孔径：可在一个或多个可编程深度测量（可测孔径数量不限）。
• 内部轮廓：垂直方向的轮廓测量并提供图形表示。

优势

• 精确：采用单点触控探头实现高精度测量。
• 全面：在不同深度测量孔径并提供孔实际形状的可视化表示；对扫描区域的直径变化提供图形展示。
• 灵活：无需机械换模。
• 兼容MES：可与常用制造执行系统集成（如 Vertech SIL™ 等）。ID SCAN™ 从 MES 接收生成所测物料的配方信息，并在测量后将与模具相关的测量结果发送回 MES；操作员无需在 ID SCAN™ 上进行编程。
• 易于使用。

技术规格

• 电源：220 - 240 V AC
• 可测容器总体尺寸：高度 70 - 435 mm；机身外径（或非圆形容器的对角线）≤ 190 mm
• 可测孔径及轮廓范围：13 - 45 mm（最大深度 70 mm）
• 测量重复性（在标准件上评估）：≤ ±0.01 mm
• 测量时间：从 30 s 起（取决于待测孔径和轮廓数量）
• 环境工作温度：ID SCAN™ CE：< 40°C；ID SCAN™ HE：< 50°C
