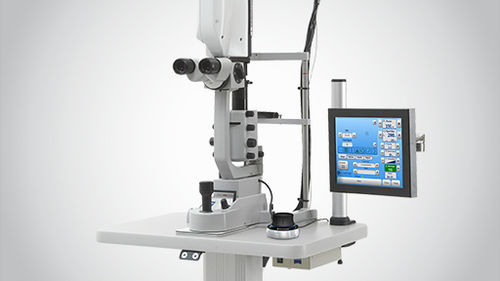

视网膜光凝术激光仪 ArrayTM LaserLinkTM

眼科KTP二极管

概述
Lumenis 的 Array LaserLink™ 是一款图案扫描激光传输系统，可为光凝激光器增加自动图案功能并缩短治疗时间。它支持单点和图案模式，具有可选的点径和间距，适用于裂隙灯安装的眼科操作。

扫描图案示例

• 正方形：每边 2 到 5 个点
• 直线：一行 2 个点，最多 5 行中每行 4 个点
• 三角形：6 或 15 个点
• 圆形：单个可调环
• 四分之一圆：1 或 3 个可调弧
• 半圆：1 或 3 个可调弧

功能与优点

• 连续可变点径：单点 50 µm–1000 µm；图案模式 100 µm–500 µm
• 多种可调图案：单点及六种形状（正方形、直线、三角形、圆、四分之一圆、半圆）
• 可选点间距：圆内 0–3× 点直径；其他图案 0.25–3× 直径
• 最多 5 个预设方案：记忆镜片选择、激光功率、点径、间距、点数和持续时间
• 新一代 Clearview 滤镜：光视平衡涂层以减少色差
• 专利 SureSpot™ 光学：保持视网膜焦点并尽量降低角膜/晶状体处的能量密度
• Eyes-Forward 控制：在不离开裂隙灯目镜的情况下验证和调整参数
• Array 3D 显微操纵器：控制激光参数与显微操作；可调节左右手使用
• 抬头显示：以文本形式在视网膜上显示已修改参数
• 直观触摸屏和自定义触控板：逻辑工作流程；触控板可为左右手重新定位
• 框架模式：在施治前显示精确的治疗区域轮廓
• 滴定模式：使用单点建立图案激光参数
• 接触镜菜单：列出常用镜片以计算视网膜上的实际点径

兼容性

• 兼容 Lumenis 激光器：Vision One、Novus Spectra
• 可安装于常见裂隙灯：示例包括 Lumenis 980、Lumenis 990*、Zeiss SL130、Zeiss 30SL、Haag-Streit 900 BQ*

治疗选项

• 单点
• 脉冲模式
• 图案扫描模式（多种预设和可定制的图案与间距）

备注

• 点径范围：单点 50 µm–1000 µm；图案模式 100 µm–500 µm
• *部分配件可能在日后发布

技术参数

• 品牌：Lumenis
• 型号：Array LaserLink™
• 产品类型：图案扫描激光传输系统 / 光凝仪配件
• 单点点径范围：50 µm – 1000 µm
• 图案扫描点径范围：100 µm – 500 µm
• 可用波长：绿色 532 nm；黄色 577 nm；红色 659 nm
• 治疗模式：单点、脉冲模式、图案扫描（多种形状和密度）
• 可选点间距：圆内 0 至 3× 点直径；其他图案 0.25 至 3×
• 预设方案：最多 5 个；记录镜片选择、功率、点径、间距、点数和持续时间
• 光学：专利 SureSpot™ 光学；新一代 Clearview 滤镜（光视平衡涂层）
• 控制/界面：直观触摸屏、自定义触控板（eyes-forward 控制）、抬头显示
• 操纵器：Array 3D 显微操纵器（左右手可调）
• 兼容性：可安装于 Lumenis Vision One、Novus Spectra 及常见裂隙灯（如上示例）
• 参考代码：PB-2006798 Rev A
