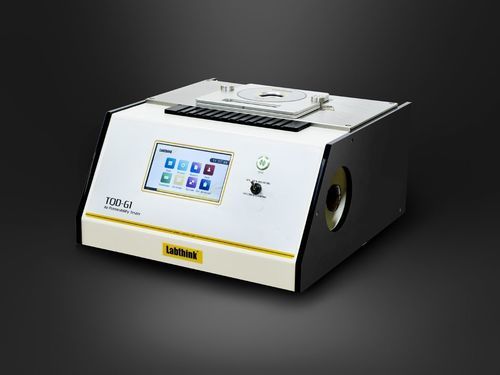

控制测试仪 TQD-G1A

空气流量渗透性压缩空气

概述

TQD-G1A 空气透过性测试仪用于测量汽车内饰材料及各类多孔材料的空气透过性和空气阻力，支持质量控制与实际应用需求。常见测试材料包括聚氨酯泡沫、PVC、皮革、纺织物、非织造布、隔离膜、海绵、地毯、纸张等。

产品特点

• 两种可选测量方法：恒压差（方法B）和恒定流量（方法A）。
• 高精度电子气流与气压传感器，保证测试数据可靠。
• 内置进口免维护真空泵系统，提高气流稳定性。
• 专业样品夹具与气动夹紧，确保恒定夹紧力，操作安全且节省时间。
• 7英寸彩色工业触摸屏与桌面式操作界面，操作直观。
• 内置日历、多语言切换及多级权限管理。
• 可选针式微型打印机以输出并长期保存测试结果。
• 可选RS232接口，便于与计算机系统传输数据。

测试原理

• 方法A：在样品上建立恒定流量，使气流垂直通过样品，测量产生的压差并计算气流阻力及相关参数。
• 方法B：在样品两侧维持恒定压差，测量在规定时间内通过一定面积的垂直气流量，计算空气透过率及相关参数。

适用标准

• ISO 9237; ISO 4638; ISO 5636; GB/T 10655; GB/T 5453; GB/T 4689.22; GB/T 13764; ASTM D737; TAPPI T460; JIS P8117。

应用

• 基础应用

  • 汽车内饰材料：测定聚氨酯、PVC、皮革、纺织物与非织造布的空气透过性与空气阻力。
  • 高分子多孔弹性材料：对海绵等材料进行透气性测试。
  • 纺织品：对布料及非织造布进行透气性测试。
  • 皮革制品：皮革材料的透气性测试。
• 扩展应用

  • 纸制品：纸巾、卫生纸等纸制品的透气性测试。
  • 口罩：各类口罩的呼吸阻力和压差测试。

技术规格

• 测试参数（TQD-G1A）：差压范围 0–1000 Pa；差压分辨率 0.1 Pa；差压精度 0.25%；流量测量范围 0–30 L/min；流量分辨率 0.1 L/min；流量精度 2%。
• 技术细节：测试单元数量：1；样品尺寸：2" x 2" (5 cm × 5 cm)；样品厚度：≤40 mil（≈1 mm）；测试面积：20 cm²（可定制其他尺寸）；气体要求：洁净压缩空气（气源由用户提供）；建议气源压力：72.5 PSI / 500 kPa（注：进口可能要求 ≥79.7 PSI / 550 kPa，建议出口流量 >120 L/min）；接口尺寸：Φ8 mm 聚氨酯管；外形尺寸：12" H × 18" W × 20" D (30 cm × 46 cm × 52 cm)；电源：120 VAC ±10% 60 Hz 或 220 VAC ±10% 50 Hz；净重：55 lbs（≈25 kg）。
• 产品配置：标准配置：主机、1 套夹具及 Φ8 mm 聚氨酯管。可选件：电脑软件、空气压缩机。气源需由用户自行提供。
