流量测试仪 C390M

湿度温度水蒸气渗透性

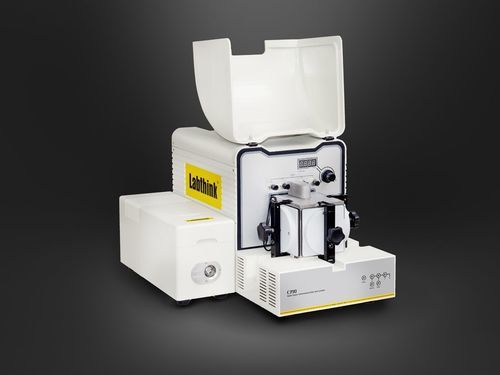

C390M 水汽透过率测试系统为红外传感器法仪器，设计用于测量高、中、低阻隔性能的屏蔽材料的水汽透过率（WVTR），符合 ISO 15106-2 和 ASTM F1249 标准。该系统采用一体化 3 检测腔体块、高清精度传感器及计算机控制系统，用于调节温度、湿度和气体流量，以获得高灵敏度且可重复的测试结果。

产品特点

• 创新传感技术：由 Labthink Global R&D 开发的 Labthink 新一代红外水汽分析传感器，确保高精度与稳定性。
• 成熟制造：30 年经验，保证可靠的设计、材料选择与生产。
• 完整产品线，支持多种测试标准和方法（重量法、红外法、电解法、湿度法、库仑法）。
• 一体化块体设计，3 个测试腔体，提高测试效率。
• 可精确调节测试气体的温度、湿度与流量。
• 预热时间短，测试条件快速达到。
• 无需液体冷却剂、催化剂或特殊气体混合物。
• 具备专业与快速测试模式，满足不同应用需求。
• 提供系统校准用参考薄膜。
• 核心传感器与关键部件具备自我保护功能。
• 配备内部计算机（无需外接 PC）；支持网络连接及 USB 端口。
• 支持包装测试及智能节气功能，降低测试气体消耗。
• 专业多级软件及多种报告格式；Labthink 专属 DataShield™ 提供安全的测试数据/报告管理。
• 可选符合中国 GMP 的计算机系统，并可选支持 CFR21 PART11 以满足受监管环境。

测试原理
将样品安装在扩散池中，扩散池分为干燥室和受控湿度室。干燥侧由干燥氮气扫过；透过样品的水汽被干燥氮气带至红外传感器并产生电信号，通过分析这些信号计算 WVTR。对包装样品，干燥氮气流在样品内部流动，而样品外部置于高湿环境中。

测试标准

• ISO 15106-2
• ASTM F1249
• GB/T 26253-2010
• TAPPI T557
• JIS K7129
• YBB 00092003-2015

应用

• 薄膜：塑料薄膜、塑料复合薄膜、纸塑复合薄膜、土工膜、共挤薄膜、真空蒸镀（铝化）薄膜、铝箔/复合薄膜、玻纤纸复合薄膜等。
• 片材：PP、PVC、PVDC、金属箔、薄膜及硅片。
• 纸与纸板：烟草包装用纸、纸塑复合膜等。
• 包装：塑料、橡胶、纸/塑复合、玻璃与金属包装（如饮料瓶、食用油包装、Tetra Pak 材料、真空袋、金属罐、化妆品包装、牙膏管、酸奶杯等）。
• 扩展应用：包装盖、太阳能背板、LCD 显示器及膜、各类管材（如 PPR）、泡罩（blister）包装、无菌伤口保护膜、口罩、电池塑料外壳及其他相关包装/工业材料。

技术参数

• 测试范围（标准）：0.05 ~ 40 g/(m2·d)
• 测试范围（包装）：0.00025 ~ 0.2 g/(pkg·d)
• 分辨率：0.001 g/(m2·d)
• 重复性：以 ±0.05 与 2% 中较大者为准
• 测试温度：10 ~ 55 °C ±0.2 °C
• 测试湿度：5% ~ 90% RH ±1%, 100%
• 测试腔体：3 个测试腔体
• 样品尺寸：108 mm × 108 mm
• 样品厚度：≤ 3 mm
• 标准测试面积：50 cm²
• 载气：99.999% 高纯度氮气（不含）
• 载气压力：≥ 0.28 MPa / 40.6 psi
• 接口尺寸：1/8 英寸金属管
• 附加功能（可选）：包装测试（最大 3 L）、DataShield™ 数据管理、GMP 计算机系统、CFR21 Part11 合规支持。
