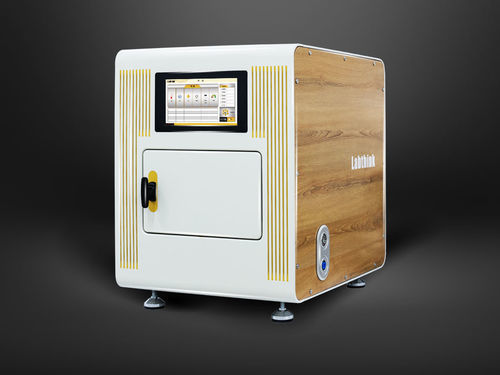

水蒸气渗透性测试仪 C370H

校准压缩空气用于医疗器械

C370H是一款基于重力（重量）法的水蒸气透过率（WVTR）测试系统，适用于医药包装、食品、医疗器械等领域的薄膜、片材和容器的宽范围、高效率WVTR检测，符合ASTM E96和GB/T 1037等标准。

产品特性

• 360°空气循环定温设计，确保稳定的测试环境和试验皿表面的均匀气流分布。
• 高精度温湿度传感与控制，实时监测。
• 气动密封将试验室与称重室隔离，避免温湿度对天平的影响。
• 三维集中置换设计，保证试验皿间一致的气流；提供可选标准风速。
• 腔体式无雾加湿系统，无需内置加湿器。
• 高精度电子天平，支持外部砝码校准、自动清零，配备油缸升降/旋转与间歇称量以降低系统误差。
• 10.6"医用级触摸屏，支持主机独立操作与全自动试验，自动保存数据。
• 平台化软件实现多主机同步控制与集中数据管理；内置以太网，支持远程控制与系统升级。
• 专业PC软件可满足GMP可追溯性要求，多级权限管理与符合21 CFR Part 11的电子签名设计（可选）。

测试原理

• 将预处理试样封装于含水或含干燥剂的试验皿中，置入受控试验腔体。
• 在规定的温度、湿度和气流条件下，水蒸气通过试样向干侧扩散。
• 高精度天平随时间测量试验皿的质量变化，系统据此计算样品的WVTR及相关参数。

参考标准

• ASTM E96
• GB/T 1037
• GB/T 16928
• ASTM D1653
• ISO 2528
• TAPPI T464
• DIN 53122-1
• YBB00092003

测试应用

• 基础应用
  • 薄膜：各类塑料膜、复合膜、共挤膜、金属化膜、铝箔复合膜、玻纤/铝/纸复合等材料的WVTR测试。
  • 容器：制药瓶、袋、Tetra Pak、三片罐、化妆品包装、牙膏管、酸奶/果冻杯等塑料、橡胶、纸塑复合、玻璃和金属容器的WVTR测试。
  • 片材：PP、PVC、PVDC片材、金属箔、橡胶片等的WVTR测试。
  • 纸与纸板：镀铝香烟包装纸、纸-铝-塑复合板材等。
  • 纺织与非织造布：纺织品、无纺布及类似材料的WVTR测试。
• 扩展应用
  • 建筑材料：土工布、毡类、隔热毡、厚型防水/隔热材料的WVTR测试。
  • 无菌伤口敷料 / 医用贴剂：无菌敷料、医用创可贴等的WVTR测试。

技术参数

• 型号：C370H
• 测试方法：重力法（水法）与干燥剂法
• 测试范围 (g/(m²·day))：0.1–10,000（水法）；0.1–2,500（干燥剂法）
• 天平量程：220 g
• 天平分辨率：0.1 mg
• 天平重复性：0.3 mg
• 温度范围：15–50 °C；波动 ±0.2 °C
• 湿度范围：10–90% RH ±2%
• 测试工位：6 标配（可定制 9 工位）
• 样品类型：薄膜与容器（容器配件/定制可选）
• 风速：0.02–0.3 m/s 和 0.5–2.5 m/s（可选）
• 样品尺寸：Ø74 mm (4.2")
• 样品厚度：≤3 mm (≤120 mil)
• 测试面积：33 cm² 标配（50 cm² 可选）
• 容器尺寸（定制）：≤Ø70 mm × 180 mm
• 气源：压缩空气（用户提供）
• 气源压力：72.5 PSI / 500 kPa
• 接口规格：聚氨酯管 Ø8 mm
• 主机尺寸：73 × 57 × 76 cm (高 × 宽 × 深)
• 电源：120 VAC ±10% 60 Hz 或 220 VAC ±10% 50 Hz（可选）
• 净重：85 kg
• 标配：主机、电子天平、免维护干燥器、减压/过滤阀、6 台精密试验皿、拆装工具、电源线、聚氨酯管 Ø8 mm
• 可选项：GMP 计算机系统与软件、21 CFR Part 11 合规、空气压缩机（≥200 L/min）、额外精密试验皿、B2260 夹紧装置
