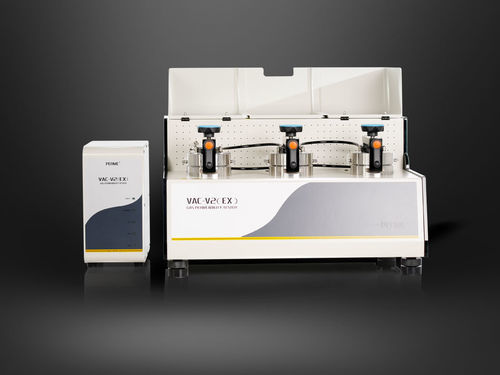

扩散测试仪 VAC-V2 (EX)

溶解度气体渗透性渗透性

VAC-V2 (EX) 气体透过率测试仪采用差压法设计，用于测定薄膜、复合膜、高阻隔材料、片材和铝箔的气体透过率，并推导透过系数、溶解系数和扩散系数，可在不同温度下测试。适用于常规气体及有毒、易燃或爆炸性气体的检测。

产品特点

• Labthink先进的分离控制系统实现测试主机与控制模块完全分离，确保检测安全。
• 适用于易燃、爆炸性或有毒气体的透过率测定；已通过TUV安全认证。
• 三独立测试腔，可同时测试三份相同或不同样品。
• 同时测定气体透过率、透过系数、溶解系数和扩散系数。
• 大范围高精度液体循环温控器，支持多种工况下测试。
• 提供比例模式和模糊模式两种测试判定方式。
• 测试范围可扩展以满足高透过率材料的需求。
• 支持任意温度下的数据拟合，可获得极端条件下的测试结果。
• PC控制，测试过程可实现全自动化。
• 提供参考膜以便快速校准，保证数据的准确性与通用性。
• RS232通用数据接口用于数据传输；兼容Lystem实验室数据共享系统。

原理

• 仪器基于差压法：将预处理样品夹装在上部试验腔（高压）与下部试验腔（抽真空）之间。先抽空下腔和系统，然后向上腔通入试验气体，建立恒定且可调的压差。气体通过样品渗透到低压腔，通过监测下腔压力变化获得透过参数。

标准

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

应用

• 基础应用
  • 薄膜：塑料薄膜、塑料复合膜、纸塑复合膜、共挤薄膜、镀铝膜、铝箔、铝箔复合膜等。
  • 片材：工程塑料、橡胶及建筑材料片材（如PP、PVC、PVDC）。
• 扩展应用
  • 各类气体：O2、CO2、N2、空气、He等。
  • 可燃、爆炸与有毒气体：可对这类气体进行透过性测试。
  • 生物降解薄膜：如淀粉基生物降解袋。
  • 航天材料：如飞船气囊的氦透过性测试。
  • 纸及纸板：镀铝纸、Tetra Pak片材、一次性食品容器和杯子等。
  • 涂膜：基材上的涂料薄膜气体透过性测试。
  • 玻纤布与纸：如PTFE涂层布、焊接用布、硅橡胶布。
  • 化妆品软管材料：化妆品软管、铝塑复合管、牙膏管等。
  • 橡胶片材：各类橡胶片（如轮胎材料）。

配置

• 标准配置：主机、恒温控制器、计算机、专业软件、专用取样器、真空润滑脂、快速定量滤纸、真空泵（进气）。
• 可选件：取样刀、真空润滑脂、真空泵油、快速定量滤纸。
• 备注：本仪器的进气口为Φ6 mm聚氨酯管；气源需由用户自备。

特性 / 技术规格

• 测试范围（标准体积）：0.05 ~ 50,000 cm³/m²·24h·0.1MPa
• 上限（扩展体积）：≥ 500,000 cm³/m²·24h·0.1MPa
• 试样数量：3 件（各自独立数据）
• 真空分辨率：0.1 Pa
• 试验室真空度：<10 Pa
• 温度范围：5℃–95℃
• 温度精度：±0.1℃
• 试样尺寸：Φ97 mm
• 测试面积：38.48 cm² (Φ70 mm)
• 测试气体：H2、O2、N2、CO2（气源不含）
• 测试压力：10 kPa ~ 200 kPa（标准）
• 气源压力：0.5 MPa ~ 0.6 MPa
• 接口尺寸：Φ6 mm PU 管
• 仪器尺寸：760 mm (L) × 575 mm (W) × 450 mm (H)
• 电源：220 VAC 50 Hz
• 净重：88 kg
