板式过滤装置 LVF-101

用于液体实验室用于真空泵

产品概述

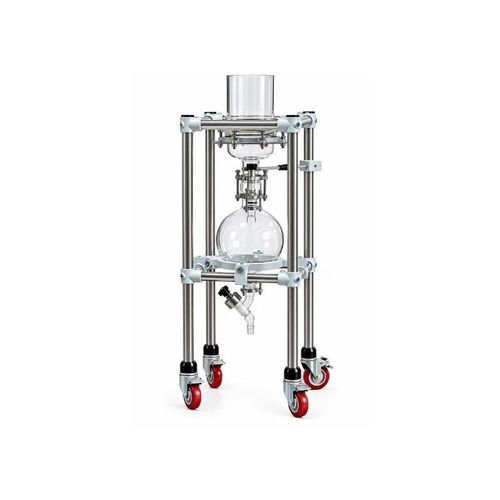

Labotemp 20L Vacuum Filter with Pump LVF-101 提供实验室用的真空辅助液-固过滤，适用于比重力过滤更快的分离流程。该系统集成了 20 L 球形收集瓶、G3.3 高硼硅玻璃过滤组件、PTFE Ø230 mm 筛板以及配备水循环真空泵的 SUS304 活动框架。过滤过程中液体通过滤纸或滤布被抽走，固体颗粒被保留在过滤介质上。

集成泵与运行
集成水循环真空泵额定抽速 100 L/min，水箱容量 57 L，电机功率 550 W，最大真空度可达 −0.098 MPa。接口包括 DN50 吸入口、Ø35 mm 排气口和 DN25 排放阀；排放高度为离地 300 mm。该泵支持为兼容的反应设备提供再循环冷却水，并具备多路吸气接口与止回阀以保障再循环运行安全。

主要优势

• 20 L 实验室规模的过滤容量，适用于批次处理
• 内置水循环真空泵（100 L/min），加速过滤过程
• G3.3 高硼硅玻璃与 PTFE 筛板，具备良好化学兼容性

产品特性

• 100 L/min 抽速
• 20 L 球形收集瓶
• 真空辅助过滤，加快液-固分离
• G3.3 高硼硅玻璃过滤容器
• PTFE Ø230 mm 筛板，支持滤纸或滤布
• 最大真空度 −0.098 MPa
• 57 L 水箱用于循环运行
• 水循环运行以再生水作为工作流体
• SUS304 移动框架并配万向脚轮
• DN50 吸入口、Ø35 mm 排气口及 DN25 排放阀
• 为兼容反应设备提供再循环冷却水输出
• 多路吸气连接与止回阀以防止回流
• 不锈钢泵体结构，耐酸碱腐蚀

规格

• 型号: LVF-101
• 产品类型: 带泵的实验室真空过滤器
• 过滤容量: 20 L
• 收集瓶: 20 L 球形收集瓶
• 玻璃材质: G3.3 高硼硅玻璃
• 漏斗尺寸: Ø240 × 280 mm
• 筛板材质: PTFE
• 筛板尺寸: Ø230 mm
• 过滤介质: 滤纸或滤布
• 吸入口: DN50
• 排气口: Ø35 mm
• 排放阀: DN25
• 离地排放高度: 300 mm
• 最大真空度: −0.098 MPa
• 框架材质: SUS304 活动框架
• 净重（系统）: 40 Kg
• 毛重（系统）: 68 Kg
• 包装尺寸（系统）: 610 x 610 x 1500 mm
• 真空泵类型: 水循环真空泵
• 抽速: 100 L/min
• 水箱容量: 57 L
• 电机功率: 550 W
• 工作电压: 110 V/60 Hz; 220 V/60 Hz; 230 V/50 Hz; 240 V/50 Hz
• 泵框架材质: SS304 不锈钢
• 可移动性: 万向脚轮
• 泵尺寸: 450 × 350 × 820 mm
• 泵包装尺寸: 550 x 450 x 910 mm
• 泵净重: 25 Kg
• 泵毛重: 40 Kg

标准附件

• 水循环真空泵
• 20 L 球形收集瓶
• G3.3 高硼硅玻璃过滤组件
• PTFE Ø230 mm 筛板

备件 / 消耗品

• 滤纸
• 滤布

应用

• 化学实验室
  用于实验和样品处理的真空辅助液-固过滤。
• 固液分离
  利用滤纸或滤布在真空条件下分离固体颗粒与液体。
• 实验室过滤
  适用于需要比重力过滤更快的实验室流程。
• 化学研究
  在受控真空条件下的过滤环节。
• 反应设备支持
  集成水循环泵可为兼容反应设备提供再循环冷却水。
• 材料加工
  用于实验室规模的相容固液混合物过滤，过滤速度取决于材料特性、滤介孔径与施加真空。
