数字视频显微镜 OBN 159T251

教学检查实验室

简要说明

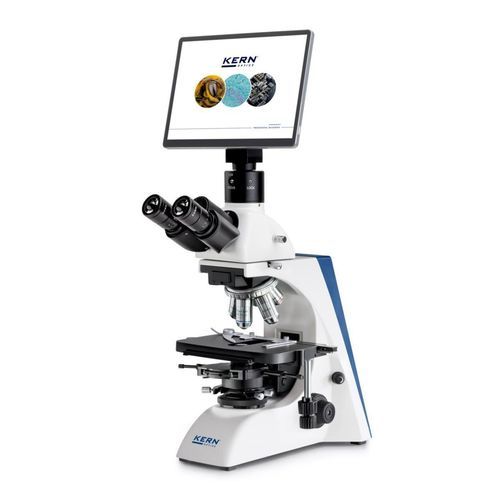

数字套装，包含三目（trinocular）OBN显微镜（Infinity光学，预设相位差模式）、KERN ODC 251 10.5" HD 平板摄像头（8 MP，4K）及匹配的C‑mount适配器，便于舒适观察与精确样品记录。

OBN系列（显微镜）

• OBN系列以稳定的光学质量和符合人体工程学的设计著称；模块化组件可为专业用户定制配置。
• 强劲且可连续调光的3W LED透射照明，配备专业科勒（Köhler）照明对准。
• 预设相位差：专业五孔转盘、相位差聚光器和Infinity Plan相位差物镜，适用于相位差观测。
• 1.25阿贝（Abbe）聚光器，可调高度并可校正中心，带可调光圈。
• 超大机械载物台，配备两侧同轴粗微调手轮，实现快速且精确的样品定位与聚焦；微调最小步进 0.002 mm。

KERN ODC 251（平板摄像头）

• 运行Android的10.5" HD触控平板，内置高性能摄像头（8 MP，感光元件 1/1.8"）。
• 支持4K视频录制并可将实时图像传输至平板，用于监控、记录和教学。
• 提供距离与面积测量功能；自动白平衡与自动对比度调整。
• 内置接口与功能：USB记忆体存储、USB鼠标连接、通过HDMI输出实时图像至外部显示器、通过USB数据线向计算机传输已存数据。连接性：Ethernet、Bluetooth、WiFi、USB 2.0 / 3.0、HDMI。

套装包含

• 带Infinity光学的三目OBN显微镜，含相位差物镜（4×、PH 10×、PH 20×、PH 40×、PH 100×）。
• KERN ODC 251 平板摄像头（8 MP，4K）及匹配C‑mount适配器。

技术参数（摘要）
光学系统：Infinity
镜筒类型：三目（Trinocular）
目镜放大倍数：10×
目镜视野：20 mm
标准物镜：4×、PH 10×、PH 20×、PH 40×、PH 100×
镜头质量：Infinity Plan
转盘（螺纹安装）位置：5
照明方式：透射光（LED）
透射光照明功率：3 W
聚光器类型：Abbe，数值孔径 1.25，可校正中心
对焦机构：同轴粗微调（微调最小 0.002 mm）
显示类型：HD 触摸屏
显示尺寸：10.5"
MCU / SoC：Rockchip RK3568 Quad‑Core
相机传感器：CMOS 1/1.8"，8 MP，4K，30 fps
接口：Ethernet、Bluetooth、WiFi、USB 2.0、USB 3.0、HDMI
尺寸（W×D×H）：390×235×620 mm
GTIN/EAN：4045761490925

附加功能与说明

• 适用于实验室、质量检测、培训与教学用途。
• 平板摄像头便于在屏幕上直接监控样品，支持图像/视频记录与测量。
• 提供模块化配件与出厂选项（如额外摄像头适配器、荧光单元、聚光器、物镜、滤光片、目镜及摄像头变体）。

特性 / 技术规格

• 型号系列：OBN‑S
• 产品型号：OBN 159T251
• 光学系统：Infinity
• 镜筒类型：三目
• 目镜：10×，视场 20 mm
• 标配物镜：4×、PH 10×、PH 20×、PH 40×、PH 100×（Infinity Plan，相位差）
• 转盘：5 个螺纹安装位
• 聚光器：Abbe 1.25，可校正中心
• 照明：3 W 透射LED，采用科勒照明
• 对焦：同轴粗微动；微动最小 0.002 mm
• 载物台：超大机械十字台，配备双侧同轴控制
• 平板摄像头：KERN ODC 251 — 10.5" HD 触摸屏，Rockchip RK3568 Quad‑Core
• 相机传感器：CMOS 1/1.8"，8 MP，4K，30 fps
• 接口：Ethernet、Bluetooth、WiFi、USB 2.0 / 3.0、HDMI
• 尺寸：390×235×620 mm
• GTIN/EAN：4045761490925
