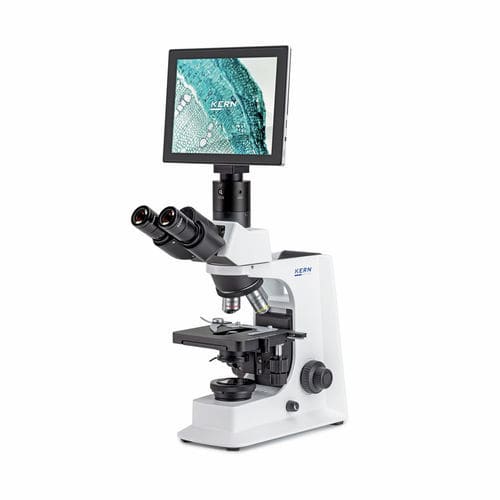

数字视频显微镜 OBL 137

实验室触摸平板三目

概述

• 采用无限远光学系统与固定、预中心化 Köhler 照明的数字实验室助手。
• 作为完整的数字解决方案交付，配备已安装的 KERN ODC 241 平板摄像头和相应的 C‑Mount 适配器。
• 包装包含防尘罩、目镜护罩和多语种使用说明；摄像头随附电源与预装软件。

OBL 137 – 显微镜

• Infinity 光学系统，适用于要求较高的透射光应用。
• 坚固且符合人体工学的底座以及大型机械十字载物台，可同时容纳最多两个样本。
• 双侧同轴粗/细调焦手轮，实现精确且舒适的对焦（最小微动 0.002 mm）。
• 固定、预中心且可调焦的 Abbe 聚光镜（NA 1.25），带开口光阑和视场光阑，支持简化的 Köhler 照明。
• 强劲且可连续调光的 3 W LED 透射光照明。

ODC 241 – 平板摄像头（随附）

• 装配的 KERN ODC 241 平板摄像头，可在集成的 9.7" 触控 LCD 上实时显示图像，并可传输至 Android 平板。
• 内置 Sony CMOS 5 MP 传感器，可拍摄图像和视频（30 fps）。
• 简单测量功能：距离、面积、角度及手动计数；自动白平衡与自动对比度调整。
• 接口：WiFi、USB 2.0、HDMI 输出、MicroSD 卡槽；支持 USB 鼠标并可通过 HDMI 输出到外部显示器。数据可存储至 USB 或 SD 卡。
• 随附预装软件和电源；包含 C‑Mount 适配器。

技术参数（表）
光学系统：Infinity
镜筒类型：三目（Trinocular）
目镜放大倍数：10x
目镜视野：20 mm
标准物镜：4×、10×、40×、100×
物镜质量：Infinity E‑Plan
转塔螺纹位置：4
照明方式：透射光（LED）
透射光照明功率：3 W
聚光镜类型：Abbe（固定），开口 1.25
对焦机构：同轴粗/细调；细调最小 0.002 mm
显示类型：触控 LCD，9.7"（2048×1536）
mcuDetails：Quad Core Cortex‑A17；1.8 GHz
摄像头：Sony CMOS 1/2.8"；5 MP；30 fps
接口：WiFi、USB 2.0、HDMI、MicroSD 卡槽
C‑Mount 放大倍数：0.5x
外形尺寸（宽×深×高）：394×235×600 mm
GTIN/EAN：4045761228511

特性 / 技术规格

• 产品系列：OBL‑S
• 三目镜筒的 Infinity 光学系统
• 目镜 10×，视场 20 mm
• 标准物镜 4×、10×、40×、100×（Infinity E‑Plan）
• Abbe 聚光镜 1.25（固定、预中心）及光阑
• 3 W 可连续调光透射 LED 照明
• 同轴粗/细调焦；细调最小 0.002 mm
• 集成平板摄像头 ODC 241：Sony CMOS 1/2.8"；5 MP；30 fps
• 显示：9.7" 触控 LCD 2048×1536
• 连接性：WiFi、USB 2.0、HDMI、MicroSD
• C‑Mount：0.5x（随附适配器）
• 整体尺寸：394 × 235 × 600 mm
• GTIN / EAN：4045761228511
