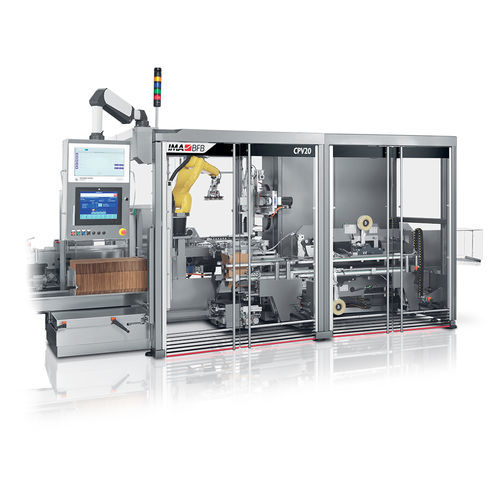

自动包装系统 CPV20 Series

自动化卧式模块化

产品概述
一款模块化顶装式装箱机，适用于散装或捆束产品。CPV20在中高速运行下提供出色的灵活性，设计注重易清洁、操作人员的人机工程和可达性。可处理多种瓶型、纸箱、袋和软管，支持与追溯（track & trace）系统集成以提高精度与控制。处理能力最高可达20箱/分钟。

主要特点

• 顶装式装箱机，适用于散装或捆束产品。
• 悬臂（cantilever）/符合人体工程学的设计，便于全面接触与清洁。
• 模块化概念允许在不干扰产品装载区的情况下集成特殊模块（册子送料器、检测相机等）。
• 可选自动换型，实现快速且可靠的部件更换与调节。
• 水平箱料仓低位布置，延长自动化运行时间。
• 箱体由下部驱动的齿形皮带供给，确保可靠传送至取件区。
• 层引入采用驱动可移动料斗，随产品配垛进入箱内作业。
• 箱体封口可采用热熔胶或粘带；卷轴位于便于快速更换的位置。
• 可与码垛机集成（RP2 — 两工位；RP4 — 四工位），实现自动托盘处理并提高自治能力。

可选项与模块

• 册子送料器选项。
• 检测相机系统及其他视觉/检测模块。
• 追溯系统（track & trace）集成。
• 自动换型（可选）。
• 码垛机集成（CPV20-RP2 与 CPV20-RP4 版本）。

技术参数（表）
CPV20 技术参数
产品尺寸 (A / B / C)：最小 (mm) 150 / 140 / 90
产品尺寸 (A / B / C)：最大 (mm) 520 / 400 / 300
最高速度：20 箱/分钟。

技术规格

• 产品尺寸 (A x B x C) — 最小：150 x 140 x 90 mm；最大：520 x 400 x 300 mm。
• 最高速度：20 箱/分钟。
• 机器类型：模块化顶装式装箱机，适用于散装或捆束产品。
• 产品处理：散装或捆束瓶、单个纸箱、袋和软管（多种形状）。
• 箱料仓：水平箱料仓低位布置以提高自治能力；箱体供给采用下部驱动齿形皮带。
• 层引入：驱动可移动料斗，跟随产品配垛进入箱内。
• 箱体封口：热熔胶或粘带（卷轴位于易接近区域，便于快速更换）。
• 自动换型：可用以实现快速且可靠的部件更换与调节。
• 模块化：可容纳子组件（册子送料器、检测相机）作为独立模块，避免干扰装载区。
• 码垛集成：CPV20-RP2（两工位，自动替换满托盘）与 CPV20-RP4（四工位，提供更长自治时间）。
• 为操作人员的人机工程学、易清洁性和可达性而设计。
• 主要目标行业：制药和化妆品行业。
• 生产厂参考页：IMA BFB。
