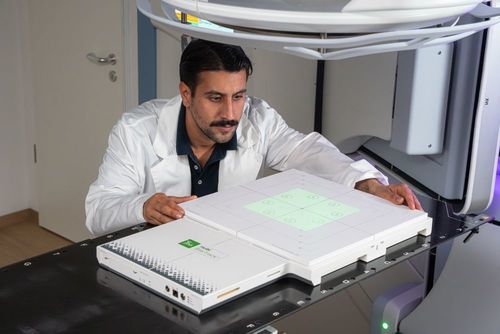

X射线测试剂量仪 myQA StarTrack³

概述
myQA StarTrack³ 是用于直线加速器 Machine QA 的高分辨率二维探测器阵列。它通过单次定位解决方案，在 34 × 34 cm 有效面积内采集光子和电子束的完整数据，适用于调试、月度和年度 QA，且无需预热或复杂设备。

主要优点

• 精度：高分辨率电离室阵列，提供可与水槽比较的精度（±0.5%），用于输出和轮廓测量。
• 覆盖：覆盖完整场区（包括尾部 ≥30×30 cm），支持实时束流调整、快速验证与趋势分析。
• 效率：单次快速测量即可捕获输出、束流质量（TPR20,10 / R50）、平整度、对称性、场大小和半影——包含设置的月度 QA 可在数分钟内完成。

特性

• 单探测器设置：从放置到验证测量少于五分钟。
• 无线数据传输，支持无缆工作流程；可选以太网 LAN 连接。
• 配备充电电池和充电器；提供 9V 电源选项。
• 激光标记便于精确且可重复的对准。
• 集成能量校验板，用于光子（TPR20,10）和电子（R50）能量检查，少于一分钟完成。
• 高空间分辨率：场边缘 2.5 mm；主轴中心距离 5.0 mm；对角线 7.1 mm，可实现精确的轮廓和半影测量。

一目 — 重点功能

• 方便且可安全搬运的开口设计。
• 光场检查：软件中可获得定量结果。
• 无线数据交换；可选以太网以实现有线安全传输。
• 充电电池以实现机器间快速设置。
• 激光标记用于简单对准。
• 最大有效测量面积 34 × 34 cm²；集成能量检测室用于光子和电子。
• 高分辨率感测：509 个电离室（9 个中心室）；主轴方向 5 mm 中心距；对角线 7.1 mm。
• myQA StarTrack³ 基于 Web 的应用：集中化 QA 数据仓库，内置 Machine QA 测试（自动能量验证、光场/辐射场重合、输出稳定性、轮廓稳定性）。支持相对、计数或绝对分析模式。
• 通过专用的光子和电子能量板（TPR20,10 与 R50）确保能量验证与测量一致性。

探测器阵列 — 技术数据（表）
场尺寸 / 有效测量面积 (cm)：34 x 34
电离室数量：509
分辨率（中心‑中心距离）(mm)：5.0（主轴）；2.5（场边）；7.1（对角线）
探测器 / 传感器类型：有通气并联板电离室
探测器尺寸 / 室尺寸 (mm)：3.2 × 2.0
单室总体积 (mm³)：16.08
外形尺寸 [LxWxH] [mm]：666 x 430 x 40
阵列重量 (kg)：9.8（含电池）
支持能量：光子 (FF/FFF) [MV]：6/6 FFF, 10/10 FFF, 15, 18；电子 (MeV)：6, 9, 12, 15, 18
电源：充电电池含充电器；9V 电源选项
数据传输：无线或以太网

myQA StarTrack³ 基于 Web 的应用 — 技术数据（表）
服务器安装（推荐）：部署于物理或虚拟服务器
支持的服务器操作系统：Windows Server 2022
服务器 HW 资源：CPU：4 核 / 2 GHz 推荐
客户端推荐操作系统：Windows 11；个人电脑安装：Windows 11，CPU：2 核 / 2 GHz 推荐
最低硬件要求：磁盘空间：0.5 MB/测量（典型推荐 200 GB）；内存：16 GB 推荐；需要 MSSQL Server 2022；网络：10/100/1000 Base T
支持的浏览器（应用访问）：Microsoft Edge (v140+), Google Chrome (v140+), Mozilla Firefox (v143+)；推荐显示：1920×1080，100% 缩放

备注
技术数据如有变更，恕不另行通知。所示产品图像及规格可能与实际交付内容有所不同。

规格 / 技术参数

• Model: myQA StarTrack³
• 有效测量面积：34 x 34 cm
• 电离室数量：509
• 探测器分辨率：5.0 mm（主轴），2.5 mm（场边），7.1 mm（对角线）
• 探测器类型：有通气并联板电离室
• 室尺寸：3.2 × 2.0 mm；单室总体积 16.08 mm³
• 阵列尺寸：666 × 430 × 40 mm；重量 9.8 kg（含电池）
• 支持光子能量：6/6 FFF, 10/10 FFF, 15, 18 MV；电子能量：6, 9, 12, 15, 18 MeV
• 电源：充电电池与充电器；9V 电源选项
• 数据传输：无线（默认）或以太网 LAN
• 软件：myQA StarTrack³ 基于 Web 的应用（服务器或 PC 安装；需 MSSQL Server 2022）
