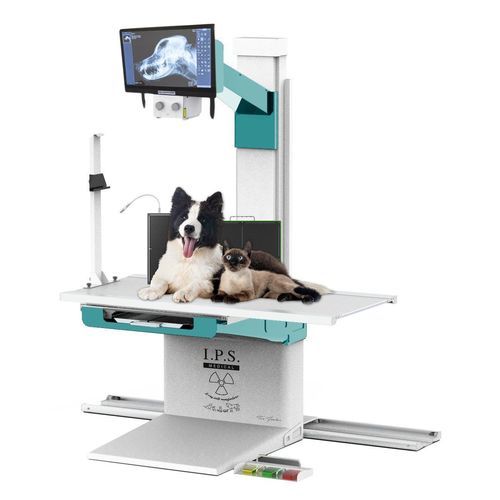

兽用放射线成像系统 / 数码 Divina Elite

带有检查台

概述
一体化的兽医放射解决方案，将直接数字面板管理软件与电动担架台结合，可简化诊断流程并提升临床工作效率。可旋转头、可变立柱和地轨定位系统支持骨科及外来动物的角度投影。组件与认证已更新至2024年；可按需定制配置。

核心理念
可变立柱、可旋转头与地轨系统，旨在实现灵活的兽医放射成像和骨科投影。

主要特性

• 具上下调节的电动担架台，改善临床人员人体工学并提高操作质量
• 可变立柱与旋转头以实现角度或斜位投影
• 地轨系统用于扩展侧向定位范围
• 含直接数字面板（Full Digital 配置）
• 侧面面板支架用于水平投影
• 电机制动与脚踏开关以实现移动控制
• 可与任意直接数字系统连接
• 组件与认证更新至2024年

可用配件与选项

• 头部旋转 +/- 90°（可选）
• 带7米视频线的 EIZO 医用显示器
• 第二台 EIZO 医用显示器 24”（可选）
• 用于侧位投影的 DR 平板支架
• X 射线手动开关（可选）
• 按需可提供最长 2 米的台面
• 可拆卸抗散射栅 43 x 43 cm 210 lines/inch（可选）
• 可按需提供不同颜色

软件（EXAMVUE DUO）

• 直观的软件用于患者与主人登记、解剖部位选择及兽医专用测量，并带有教程
• 可设置患者参数包括组织厚度
• 解剖部位程序可根据技术服务请求进行配置或重编程
• 专业定位指南以获得解剖学精确的高质量影像
• Full Digital 流程：整个检查可在单一界面中完成

X 射线探测器
wireless | Scintillator Direct Deposit CsI:TI | 有效面积 433.5 x 433.5 mm | 像素间距 154 µm | 图像采集时间：2-3 s（有线）- 4-5 s（无线）
wired | Scintillator Direct Deposit CsI:TI | 有效面积 430 x 430 mm | 像素间距 140 µm | 图像采集时间：2-4 s

尺寸
L 150 x W 110 x H 200 cm

X‑射线发生器
单体结构（Monobloc）
最大功率：30 kW
最大电压：125 kV
最大电流供应：400 mA
曝光时间选择：0.002 到 1 s
X 射线脚踏开关两段式，线长 6 m
泄漏辐射 < 3.5 μSv/h（符合 IEC EN 60601-1-3）

X‑射线管
转阳极 X 射线管 | 焦点：0.6 - 1.3 mm | 阳极角：15° | 热容量：80 KJ - 107 KHU

抗散射栅
可拆卸抗散射栅 35 x 43 cm 103 lines/inch（标准）

电源
标准电压：230/240 V ±10% 50-60 Hz
功耗：< 1 A

准直器
手动场设置
在 100 cm SID 时 43 x 43 cm 的可变范围
高亮白色 LED 灯 160-220 lux（100 cm），带自动开关

桌/病人支撑
上下移动电动担架台；4向病人支撑带机械制动
最大承重：100 kg
台面吸收厚度：约 5 mm
焦点-胶片距离：100 cm
标准台面长度：200 cm（按需可达 2 m）
桌面移动脚踏和电机制动
面向操作员的 21” 全高清触摸屏

其他组件
侧位投影用 DR 平板支架
NEMO SPACE VET 接口
移动脚踏与电机制动控制
包含直接数字面板

备注
组件与认证已更新至 2024 年。可按需提供放射设备定制设计与制造服务。

技术规格

• 型号：Divina Elite Full Digital
• 尺寸：L 150 x W 110 x H 200 cm
• X 射线发生器：单体结构，30 kW，125 kV，400 mA
• 曝光时间：0.002 - 1 s
• 泄漏辐射：< 3.5 μSv/h（IEC EN 60601-1-3）
• X 射线管：转阳极，焦点 0.6-1.3 mm，阳极角 15°
• 抗散射栅：35 x 43 cm（标准）/ 可拆卸 43 x 43 cm 210 lines/inch（可选）
• 准直器：手动设置；43 x 43 cm @ 100 cm SID 可变范围；LED 160-220 lux
• 电源：230/240 V ±10% 50-60 Hz；功耗 < 1 A
• 桌：电动垂直移动；承重 100 kg；标准台面 200 cm（按需可达 2 m）
• 控制/配件：脚踏、X 射线脚踏开关 2 段（6 m 电缆）、可选手动开关
• 软件：EXAMVUE DUO — 患者/主人登记、解剖选择、兽医测量、定位指南；单一界面下的 Full Digital 工作流
• 显示器：21” 全高清触摸屏（操作员）；EIZO 医用显示器（7 m 电缆）；第二台 EIZO 24” 可选
• 探测器（wireless）：CsI:TI 闪烁体，有效面 433.5 x 433.5 mm，像素间距 154 µm，采集 4-5 s（无线）/ 2-3 s（有线）
• 探测器（wired）：CsI:TI 闪烁体，有效面 430 x 430 mm，像素间距 140 µm，采集 2-4 s
• 地轨、回转头和可变立柱用于角度投影（适用于外来动物与骨科）
• 可定制项：桌长、颜色、抗散射栅及其他选项可按需提供
