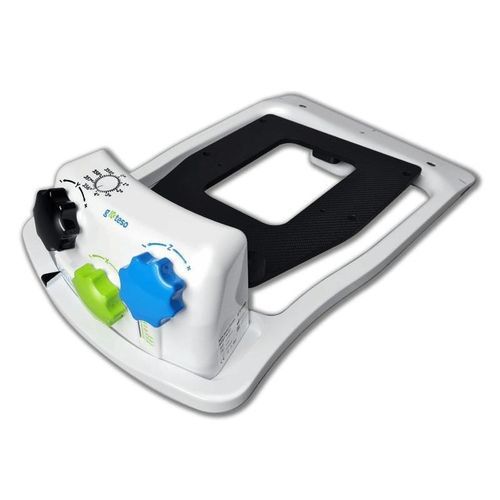

立体定向放射治疗造影固定器 RPS Head

立体定向放射外科SRS头部

概述
RPS Head 是一款后装式角度校正加装模块，适用于头颈放疗和颅内立体定向放疗/放射外科（SRS）的精确患者对位。可在俯仰（pitch）、横滚（roll）和偏航（yaw）方向提供手动6DoF调节，达到亚度角精度和亚毫米级位置重复性，支持在不拆卸热塑性面罩的情况下与表面引导放疗（SGRT）工作流集成。

主要特征

• 治疗台上手动6DoF角度校正（pitch、roll、yaw）
• 亚度角精度与亚毫米级位置重复性
• 兼容一片式和两片式热塑性面罩系统及标准定位板
• 后装（retrofit）设计，可安装于现有定位板
• 支持基于表面的 SGRT 工作流以进行表面跟踪与对位

产品亮点

• 型号：RPS Head（角度校正加装模块）
• 重量：4 kg
• 角度校正范围：各旋转轴 ±4°（临床范围；机械极限视配置而定）
• 患者承重：最高 200 kg
• 面罩兼容性：支持 5+ 类型（示例：Orfit、Qfix、CQ Medical、3C、IT‑V、Macromedics）

优势与临床收益
RPS Head 在面罩固定后提供可控的角度校正，既保留了面罩固定带来的约束，又提升了光束对准精度和各分次间的重现性。这有助于减少额外影像需求并提升立体定向及分次放疗中的剂量一致性。

• 通过亚度角校正提升光束对准精度
• 保持分次间可重复的几何定位
• 支持 SGRT 引导的设置验证与修正
• 后装集成降低对现有临床硬件的改动

使用收益
为环形或螺旋平台（如 Halcyon®、TomoTherapy®）及常规光子系统提供经济的手动6DoF对位能力。即插即用的后装方案简化临床采用流程，在保持既有面罩工作流的同时改善靶区精度与治疗可重复性。

适用场景

• 立体定向放疗（SRT / SRS）
• 表面引导放疗（SGRT）工作流
• Tomotherapy® 及其他环形/螺旋平台
• 头颈热塑性面罩放疗工作流
• 分次脑放疗及脑转移瘤治疗

常见问题 / 技术说明

• RPS Head 采用精密6DoF机构，允许在面罩固定后进行细微角度调节，实现无需拆罩的亚毫米级和亚度角修正。
• 系统独立性：与常见面罩系统和标准定位板兼容；许多临床配置无需额外适配器。
• 各轴角度校正范围：临床相关 ±4°，具备亚度精度；具体机械极限请参见各配置的技术资料。
• 按照 ISO 13485 流程开发与制造；符合 MDR 要求，并在适用地区取得 FDA 批准。

技术规格

• 型号：RPS Head
• 重量：4 kg
• 角度调节范围：±4°（pitch、roll、yaw），具备亚度精度
• 调节能力：旋转轴方向实现亚毫米级位置调整（手动6DoF）
• 患者承重：最高 200 kg
• 集成：后装式，适配标准定位板；多数情况下无需重大硬件更改
• 认证与合规：符合 MDR、在适用地区获得 FDA 批准、ISO 13485 认证
• 临床兼容性：支持 SGRT 与立体定向工作流；兼容 Halcyon®、TomoTherapy® 及其他光子放疗系统
• 用途：在治疗台进行手动角度校正，以保持可重复的几何结构并改善剂量一致性
