产品概述

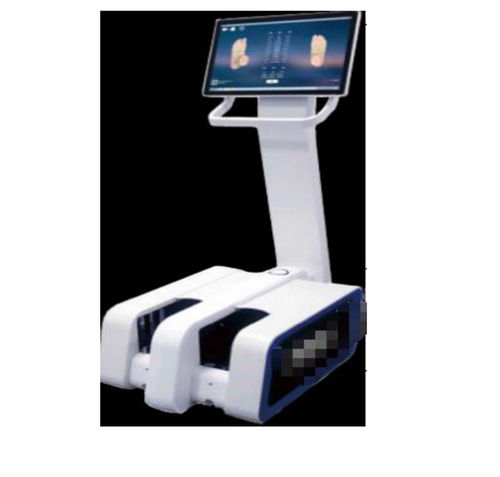

Insole CAD Design System-03 是一款将非接触激光足部扫描与鞋垫 CAD 软件结合的解决方案。可采集高精度 3D 足形，用于矫形器设计与鞋类生产，并导出 STL 等 CAD 格式，适用于分析或直接 3D 打印。

主要特性

• 单只足扫描 <10 s（Practice-X）
• 双足扫描 <20 s（Practice-2X）
• 标准误差 / 公差 ±0.5 mm
• 自动提取 >60 项足部参数
• STL 输出适用于直接 3D 打印
• 非接触激光扫描（激光等级 2M，对人体和眼睛安全）

技术规格

• 产品名称：Insole CAD Design System-03
• 型号/版本：Practice-X；Practice-2X
• 扫描方式：非接触激光扫描（激光等级 2M，对人体和眼睛无害）
• 扫描范围（X×Y×Z）：320×130×100 mm（Practice-X）；350×130×100 mm（Practice-2X）
• 公差 / 标准误差：±0.5 mm
• 扫描时间：<10 s（单只足，Practice-X）；<20 s（双足，Practice-2X）
• 机器尺寸（L×W×H）：570×330×218 mm（Practice-X）；660×563×316 mm（Practice-2X）
• 软件：GenSci V2.1（Practice-X）；GenSci V3.0（Practice-2X）
• 输出格式：ASC、STL、OBJ、EASYLAST、SHOE MASTER 等
• 操作系统：WIN7/10 64-bit（Practice-X）；WIN10 64-bit（Practice-2X）
• 电源：AC220V；建议用户自备 500W UPS
• 额定功率：240W

适用场景

• 矫形器与义肢实验室
• 定制鞋垫与鞋类制造商
• 足病科诊所与步态分析中心
• 鞋类设计的研发与质量控制
