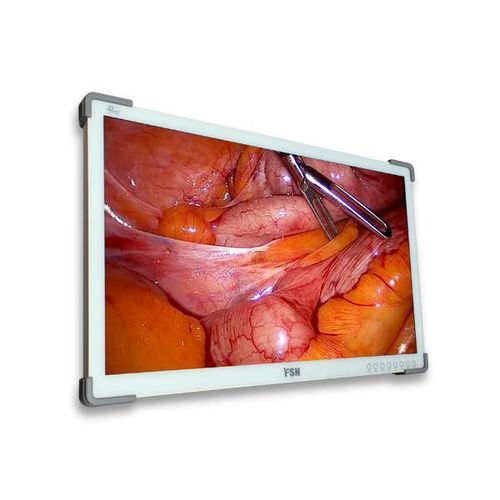

医用显示器 FM-E3230

医学成像4K分辨率3840 × 2160

概述
FM-E3230 系列支持 HDR（宽色域），以提升图像质量。型号包括 FM-E3230D、FM-E3230DG（带 12G-SDI 输入/输出选项）和 FM-E3230DN（支持 10G SFP+ 视频 over IP 并带 DC 输出）。该系列提供多窗口布局、预设保存/调用以及智能输入检测，在主信号丢失时切换到备用信号源。

功能

• 支持 HDR，以提高图像质量。
• 可选 12G-SDI（FM-E3230DG）或 10G SFP+ 支持（FM-E3230DN）。
• 基于 Web 的网络控制系统，便于远程管理。
• 12V/2A 与 5V/2A DC 电源输出，用于为外部设备供电（各一路）。
• 多窗口布局，支持预设配置的保存与调用。
• 智能输入检测，在主信号不可用时自动切换到指定的第二信号源。

规格（关键参数）
面板：32 英寸 TFT LCD（LED）
分辨率：3840 x 2160 像素
有效显示区域：708.48 (H) mm x 398.82 (V) mm
像素间距（mm）：0.1845 x 0.1845
响应时间（典型）：18 ms
显示色数：10.7 亿色
亮度（典型）：800 cd/m2
色域：BT.709（100%），BT.2020（DCI-P3 95%）
对比度（典型）：1500 : 1
表面处理：防眩光、防指纹
可视角（CR>10）：左右 178°，上下 178°
输入信号：FM-E3230D - 2 x HDMI, 1 x DP；FM-E3230DG - 2 x HDMI, 1 x DP, 2 x SDI (12G)；FM-E3230DN - 3 x HDMI, 1 x DP, 1 x 10G SFP+(Rx)
输出信号：FM-E3230D - 1 x HDMI；FM-E3230DG - 1 x HDMI, 2 x SDI (12G)；FM-E3230DN - 1 x HDMI, 1 x 10G SFP+(Tx)
DC 电源输出：12V/2A x 1，5V/2A x 1
外部控制：RS-232、以太网
GPIO 端口：信号源切换、Single/PBP/PIP 选择、录制指示
电源：AC/DC 适配器（AC 100~240V，DC 24V/8.3A）
功耗：FM-E3230D - 最大 150W；FM-E3230DG - 最大 160W；FM-E3230DN - 最大 155W
随附配件：用户手册、AC-DC 适配器、AC 电源线、DP 线、HDMI 线、BNC 线（FM-E3230DG）、BH 螺丝 M4 x 14
整机尺寸：773 (W) x 478 (H) x 75.2 (D) mm（30.43 x 18.82 x 2.96 英寸）
包装尺寸：905 (W) x 744 (H) x 230 (D) mm（35.6 x 29.3 x 9 英寸）
防护等级：整体 IP33
重量：FM-E3230D - 10.5 kg（含盖的显示器）；FM-E3230DG - 10.7 kg；FM-E3230DN - 10.6 kg（运输包装重量在规格中列出）
认证：ANSI/AAMI ES60601-1（UL60601-1）、CAN/CSA C22.2 No. 60601-1、FCC Class B、EN60601-1、EN60601-1-2、CE、MDR(EU) 2017/745 I 类医疗器械

技术规格

• 屏幕尺寸：32" 4K UHD（3840 x 2160）。
• 亮度：800 cd/m2；对比度：1500:1。
• 颜色：10.7 亿色；色域：BT.709 100%，DCI-P3 约 95%。
• 输入/输出因型号而异（HDMI、DisplayPort，DG 型带 12G-SDI，DN 型带 10G SFP+）。
• 外部控制通过 RS-232 和以太网；GPIO 支持信号/录制控制。
• DC 电源输出：为外设提供 12V/2A 和 5V/2A。
• 电源：AC 100~240V，随附 AC/DC 适配器；最大功耗 150–160W，视型号而定。
• 机械尺寸和重量如规格所示；整体 IP33 等级；具备多项法规与医疗认证。
