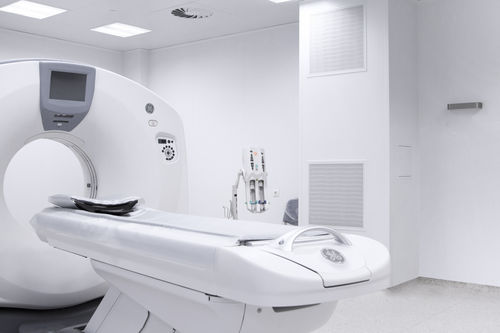

X射线隔断板是建造清洁工作场所和防止X射线辐射的区域的主要元素。
它在视觉上与标准隔断板没有区别。面板通过滑动连接的方式相互连接;在面板连接处插入屏蔽连接导线,使面板连接处与屏蔽元件完美重合。
屏蔽铅芯的厚度总是由设计者根据辐射优化和辐射限制,按照每个国家的适用法规来确定。
屏蔽铅芯的厚度
1毫米
1.5毫米
2 mm
3 mm
板材厚度
100毫米
120毫米
60毫米
80毫米
面板宽度W
宽度-数值
500毫米 - 铅芯的厚度1;1.5;2和3
700毫米 - 铅芯厚度1;1.5和2
900毫米 - 铅芯1和1.5的厚度
对于S2 1和1.5: W - 根据尺寸范围的宽度(毫米) 首选尺寸。 - 最大900毫米 对于S2:W--根据尺寸范围的宽度,以毫米为单位 首选的尺寸。 - 最大。700毫米。对于S2 3: W - 根据尺寸范围以毫米为单位的宽度 首选尺寸: - 最大。500毫米对于厚度为2和3毫米的屏蔽插件,最大宽度为800毫米。可以订购非典型的面板尺寸:最小尺寸300毫米,最大尺寸1190毫米。W - 根据尺寸范围500、700和900毫米的宽度,以毫米为单位。
面板高度H
2550毫米
2750毫米
3050毫米
H - 根据尺寸范围的高度,以毫米为单位。首选尺寸2550、2750、3050毫米,最小尺寸300毫米,最大尺寸4000毫米。
---
