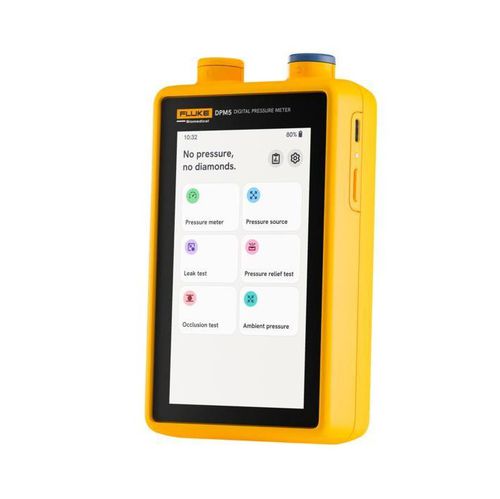

压力测试仪 DPM5

用于医疗器械自动便携式

概述
DPM5 数字压力计为便携式电池供电仪器，适用于医疗设备的检测与校验。其内置压力泵可免除手动施压，采用双端口设计以便在支持情况下测量干气体和液体，配备 5 英寸触摸屏及预装常用测量应用。设备支持本地保存测量数据，具有用于充电及与 PC 通信的 USB-C 接口，并可安装三脚架以便台面稳定使用。

主要特性

• 内置压力泵 — 自动生成压力
• 双端口设计 — 端口1：仅干燥非腐蚀性气体；端口2：干气体与水
• 集成测量应用 — 闭塞测试、泄漏测试、阀门测试、大气压检查、泄压测试等
• 5 英寸触摸屏 — 直观的机上操作与实时显示

详细说明
DPM5 的内置泵能提供稳定且可重复的压力输出，减少操作者误差并提高测试可重复性。双端口功能可直接连接多种医疗设备接口，用于测试血压计、输注泵、透析设备和呼吸机等。预装测试应用与实时监测优化了实验室与现场的测试流程。测量数据可保存在设备中，并通过 USB-C 导出。

包装清单

• BPMonitor connection male，巴氏接头 5/32 (4.0 mm) 内径管
• BPMonitor connection female — 5/16-24 UNF 螺纹转 200 系列，巴氏接头 5/32 (4.0 mm) 内径管
• 2 × Luer 锁公头 — 巴氏接头，5/32" (4.0 mm) 内径管
• 2 × Luer 锁母头 — 巴氏接头，5/32" (4.0 mm) 内径管
• 2 × 快速接头 — 165 in OD 巴氏接头，黄铜，无电镀镍
• 1 × 快速接头塞 — 5/32 英寸软管巴氏刺接 毫米，白色尼龙
• 1 × Y 型接头 — Y 适配器，3/16 (4.8 mm) 内径管
• 2 × T 型接头 — 1/8 (3.2 mm) 内径管
• 2 英尺 软硅胶管 — ID 0.125 in，OD 0.25 in
• 2 英尺 中等透明乙烯基管 — ID 1/8 in，OD 1/4 in
• 2 英尺 硬聚氨酯管 — OD 0.250 in，ID 0.125 in
• 带通用适配器的电源
• 便携箱

应用
用于医疗设备的维护、校验和功能测试。典型应用包括闭塞测试、泄漏测试、阀门验证、大气压检查和泄压测试，适用于实验室和现场环境。

技术规格

• 安全标准：符合 IEC 61010-1:2010，污染度等级 2
• 电磁兼容标准：符合 IEC 61326-1:2013
• 尺寸（W × D × H）：90 × 37 × 154 mm (3.5 × 1.46 × 6.1 in)
• 重量：400 g (0.88 lb)
• 工作温度：+10 至 +40 °C (+50 至 +104 °F)
• 工作湿度：10–90%，无冷凝
• 存储温度：−20 至 +50 °C (−4 至 +122 °F)
• 存储湿度：5–95%，无冷凝
• 大气压：70–107 kPa；海拔最高 3000 m (10 000 ft)
• 电池：内置可充电锂离子（≤3600 mAh，3.6 V）
• 电池续航：持续测量 >24 小时
• 充电：5 V DC，2 A（通过 USB-C）
• 连接性：USB-C 用于充电及 PC 通信
• 显示：5 英寸触摸屏
• 数据存储：>4,000 条测量
• 安装：标准 1/4" 三脚架螺纹
• 支持测量单位：mmHg、cmH2O、inHg、psi、mbar、bar、atm、kPa、inH2O
• 气压计：范围 65–110 kPa；精度 ±1 %
• 端口1 — 介质：仅干燥非腐蚀性气体；连接器：公头 Luer-Lock；范围 0–1200 mmHg (0–23 psi)；精度 ±0.2 % 或 ±0.5 mmHg（以较大值为准）；分辨率 0.1 mmHg
• 端口1 压力源：范围 10–1200 mmHg（注：海拔 >2500 m 时可 >1100 mmHg）；压力源精度 ±(1 % + 1 mmHg)；分辨率 1 mmHg
• 端口1 内部泄漏率：在连接到 500 mL 刚性容积时 <0.5 %/min 或 <1 mmHg/min（以较大值为准）
• 端口2 — 介质：干燥非腐蚀性气体和水；连接器：微型快速接头；范围 −725–7500 mmHg (−0.96–10 bar)；精度 ±0.5 % 或 ±2 mmHg（以较大值为准）；分辨率 0.1 mmHg
• 端口2 内部泄漏率：在连接到 500 mL 刚性容积时 <0.5 %/min 或 <1 mmHg/min（以较大值为准）
• 泄压测试范围：100–1200 mmHg
