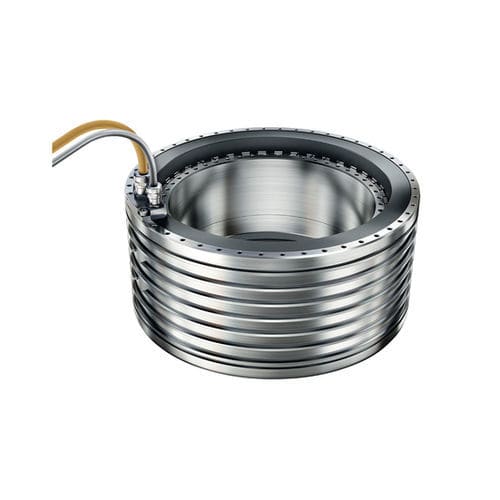

医疗行业电机 RIB11 series
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 医疗行业
- 旋转速度
96 rpm
(603.1858 rad.min-1)- 直径
384 mm
(15.12 in)- 电压
600 V
产品介绍
概述
主要参数
安装尺寸
机械数据
转矩
转速
电流
功率损耗
电气特性
一般特性
冷却条件
应用
订购信息
- RIB11-3P-384x175-Z4.0 是 Schaeffler 的标准转矩电机，针对直接驱动和回转工作台应用设计。其具有高极限和额定转矩、低啮合扭矩，并提供集成冷却选项以提高连续转矩能力。
主要参数
- 主要尺寸
- DAP（定子外径）：485 mm
- D（有效气隙直径）：384 mm
- H（有功高度）：175 mm
- DIS（转子内径）：345 mm
- HS（转子高度）：176 mm
- HP（定子高度）：235 mm
安装尺寸
- DP（定子节圆直径）：468 mm
- DS（转子节圆直径）：360 mm
- TS_S × TD_S（转子螺纹）：M8x16
- n_S × TP_S（转子螺纹，数量×间距）：48 × 7.5°
- TS_PC × TD_PC（定子螺纹，电缆侧）：M8x16
- n_PC × TP_PC（定子螺纹，电缆侧，数量×间距）：45 × 7.5°
- TS_P × TD_P（定子螺纹）：M8x16
- n_P × TP_P（定子螺纹，数量×间距）：48 × 7.5°
机械数据
- 转子质量 (mS)：28 kg
- 定子质量 (mP)：104.1 kg
转矩
- 极限转矩 (Tu)：4,308 Nm
- 峰值转矩 (Tp)：3,852 Nm
- 额定转矩，冷却 (Tcw)：2,473 Nm
- 额定转矩，未冷却 (Tc)：985 Nm
- 堵转转矩，冷却 (Tsw)：1,879 Nm
- 啮合转矩 (Tcog)：10.75 Nm
转速
- Ipeff 和 UDCL 条件下的极限转速 (n_lp)：61 1/min
- 拐点转速 (n_lw)：96 1/min
- 额定转速 (S1)，冷却 (n_lwS1)：96 1/min
电流
- 额定有效电流，冷却 (I_cw_eff)：52.4 A
- 额定有效电流，未冷却 (I_c_eff)：19 A
- 堵转有效电流，冷却 (I_sw_eff)：37.8 A
- 极限有效电流 (I_u_eff)：122.2 A
- 峰值有效电流 (I_p_eff)：97.8 A
功率损耗
- Tp 时的损耗 (P_lp)：19,776 W
- Tcw 时的损耗 (P_lw)：7,633 W
- Tc 时的损耗 (P_lc)：747 W
电气特性
- 直流母线电压 (UDCL)：600 V
- 相间电阻 (R20)：1.4 Ω
- 相间电感 (L)：16.5 mH
- 反电动势常数 相间 (k_u)：42.3 V/(rad/s)
一般特性
- 极对数 (P)：33
- 电机常数 (k_m)：36.04 Nm/√W
- 转矩常数 (k_T)：51.8 Nm/A
- 电机温度断开阈值 (θ_PTC)：110 °C
- 轴向吸引力 (F_a)：0.67 kN
- 径向吸引力 (F_r)：12.4 kN/mm
冷却条件
- 冷却水流量 (dV/dt)：14.6 l/min
- 额定供水温度 (θ_nf)：20 °C
- 冷却水温差 (Δθ)：7.5 K
应用
- 精密回转工作台、直接驱动轴和低速高转矩的机床主轴。
- 定位系统、卷绕机、望远镜方位驱动及需要低啮合扭矩且在冷却下具备高连续转矩的索引单元。
订购信息
- 产品名称：RIB11-3P-384x175-Z4.0
- 品牌：Schaeffler
- 产品ID：2882139
- 类别：direct-drives / torque-motors / standard-torque-motors
- 产品页面：https://medias.schaeffler.cn/zh/产品/direct-drives/torque-motors/standard-torque-motors/rib11-3p-384x175-z4.0/p/2882139
