兽用放射线成像系统 / 数字 AHD-900

手提式

产品概述

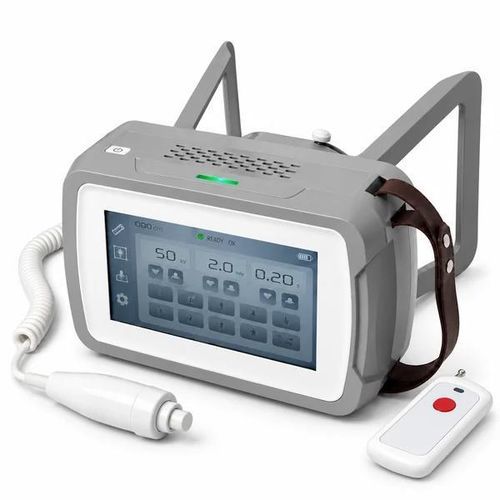

AHD-900 是一款手持式兽医数字X线（DR）系统，结合了3.96 kg 的电池供电 X 光发生器与独立有线平板探测器。最大输出可达900 W（40–90 kV，1–10 mA），配备7英寸触摸屏和集成准直器，适用于门诊便携使用、外出巡诊及大型动物的部分肢体检查。

主要特性

• 电池供电发生器（3.96 kg），适用于便携兽医放射检查。
• 最大输出900 W；管电压40–90 kV（1 kV步进）；管电流1–10 mA；曝光时间0.1–2 s。
• 7英寸触摸屏（800 × 480），用于参数设置与预设调用。
• 内置定位灯与可调准直器，便于视野对准。
• 独立17 × 17英寸级有线DR探测器：3072 × 3072矩阵，139 µm 像素间距，16位A/D转换。

紧凑设计带来的收益

• 便携发生器：重量3.96 kg，尺寸221 × 153 × 261 mm，便于在检查点之间携带。
• 机上控制：在7英寸触摸屏上选择40–90 kV、1–10 mA及0.1–2 s 的曝光参数。
• 视野对准：机身集成定位灯和可调准直器。
• 数字采集：17 × 17英寸级探测器，139 µm 像素间距与16位转换，提供高动态范围图像。

设计与便携性
双手柄与紧凑外壳使操作人员能够将发生器携带并定位于病患周围。设备由电池供电，曝光时无需市电线；充电器支持100–240 VAC 输入。随机附带便携箱用于存放发生器、探测器、工作站组件和电缆。

动物适用与检查场景
本系统适用于同伴动物的放射检查以及大型动物的选择性肢体检查。典型应用包括：

• 犬与猫 — 骨骼、肢体、胸腹投影，按患者体型调整；同伴动物诊所与急诊。
• 兔与啮齿类 — 小型动物的骨骼及部分体部检查；特色宠物诊所。
• 鸟类与爬行动物 — 按物种进行的骨骼与体部投影；禽类/外来动物护理。
• 马与大型牲畜 — 选择性肢体与远端投影，适用于外出就诊或农场检查。
• 野生动物（如鹿） — 根据体型与可达性进行选择性肢体检查；救援与现场护理。

曝光设置与定位（在发生器上）
集成800 × 480触摸屏提供参数调整与预设选择。管电压可在40至90 kV之间1 kV步进选择，管电流1至10 mA，曝光时间0.1至2 s。最大输出900 W（90 kV / 10 mA）。套装包含曝光手动开关和远程控制器用于触发拍摄。

数字图像获取与平板探测器
该有线探测器提供公称430 × 430 mm 的成像区域（17 × 17英寸级）。采用非晶硅传感器配CsI闪烁体，在3072 × 3072矩阵（约940万像素）中采集图像，像素间距139 µm，16位A/D转换。接口为GigE；探测器功耗16 W。配置的DR系统曝光到显示的典型时间约为3–5秒，最终时间取决于探测器、采集软件与工作站。

临床应用与案例
适用于常规与急诊的同伴动物放射、马的肢体与关节影像、野生动物骨科成像以及需要便携发生器与分离探测器的移动或院内工作流程。适用于静态X线检查（非透视）。

规格

• Model: AHD-900
• Brand: Dawei Veterinary Medical
• Generator weight: 3.96 kg
• Generator dimensions: 221 × 153 × 261 mm (W × H × D)
• Maximum output: 900 W (90 kV / 10 mA)
• Exposure selection: 40–90 kV (1 kV steps); 1–10 mA; 0.1–2 s
• Operating frequency / focal spot: 40 kHz; 0.8 × 0.8 mm focal spot
• Display: 7‑inch touchscreen, 800 × 480
• Battery / charger: 42 V DC maximum battery supply; charger input 100–240 VAC, 50/60 Hz, 1.5 A
• Generator operating conditions: 10–40 °C; 30–75% RH; 700–1060 hPa
• Flat panel detector: Amorphous silicon sensor; CsI scintillator
• Detector matrix / pitch: 3072 × 3072; 139 µm pixel pitch
• Detector conversion / resolution: 16‑bit A/D; 3.6 lp/mm spatial resolution
• Nominal detector area: 430 × 430 mm (17 × 17‑inch class)
• Detector interface / consumption: Wired GigE; 16 W
• Detector dimensions / weight: 474.1 × 474.1 × 22.5 mm; 3.33 ±0.1 kg (excluding handle and cable)
• Detector adapter: Input 100–240 VAC; output 24 VDC, 60 W
• Detector operating / storage: 5–35 °C operating / −20–55 °C storage; 10–75% RH
• Exposure‑to‑display: approx. 3–5 s (dependent on detector, software and workstation)
• Supplied: generator, exposure hand switch, remote control, power adapter, flat panel detector, carrying case, operating documents (workstation, software license and optional accessories by quotation)
