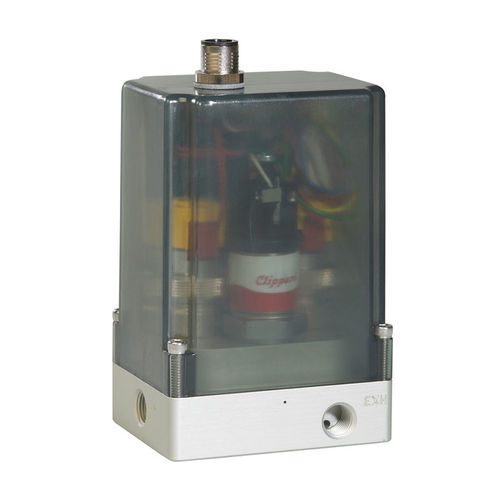

压力控制设备 CHP

医用工艺流程电子

Cordis 使用微控制器、集成压力传感器和两个 Clippard 电子阀。进气阀与适度调节的供气压力相连，排气阀与将多余压力排入大气的端口相连。一旦指令增加，进气阀就会打开，使供应压力通过传感器元件，为微控制器提供主动反馈，以满足工艺中的设定点。如果传感器检测到任何一点的数值高于设定点，排气阀将调节打开，排出多余的压力，以保持工艺中稳定和精确的控制压力。 平滑的线性控制 集成内部或外部传感器反馈 静态应用 可定制的压力范围和安装选项 **注** - 定制校准范围请咨询 Clippard 2D 文件 - 2D 文件 附件 - 8 针执行电缆，6'：CPCH-C1, 3.3 VDC 串行电缆, 3'：CPCH-C2，安装支架：CPCH-B2 精度 - 满刻度的 ±0.5% 电流消耗 - <250 mA 最大值 数据表 - 数据表 过滤 - 40 微米（推荐） 功能 - 常闭 线性度 - ≤0.2 最大滞后磁滞 - ≤0.25 最大入口 - 550 psig (38 bar) ≤500 psig (34.5 bar)，1100 psig (76 bar) ≥501 psig 介质 - 清洁、干燥、非腐蚀性气体 安装姿态 - 任意 操作说明 - 操作说明 工作压力 - 真空至 1,000 psig (69 bar) 工作温度范围 - 0 至 82°C (32 至 180°F) 产品系列手册 - Cordis 电子控制器 防护等级 - IP65 分辨率 - ≤50 mV 响应时间 - <20 ms 典型值（取决于应用） 类型 - 封装单元 重量（磅） - 1.0800
