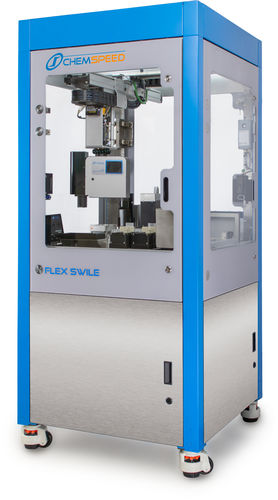

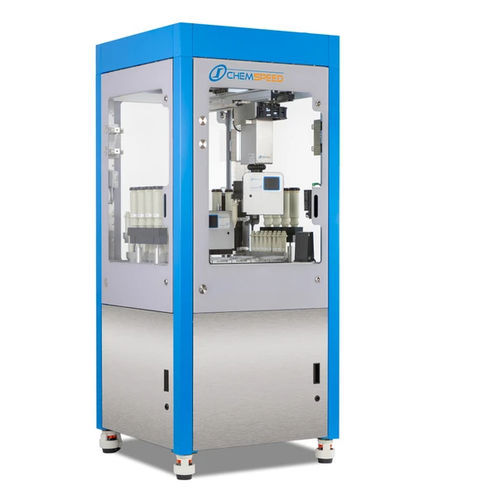

自动化样本制备系统 FLEX SWILE DSC

用于制药业填充模块化

概述
差示扫描量热法（DSC）是通过测量随温度或时间变化的焓变来识别和表征材料的核心热分析技术。它在化工与制药的研发和质量控制中被广泛应用，用于检测玻璃化转变、熔融、结晶、相变、蛋白变性和分解。获得可靠的DSC结果需要一致的样品制备，而手工填充和封闭坩埚仍然耗时且易出错。

FLEX SWILE DSC 方案实现了 DSC 样品制备的端到端自动化。系统结合 Chemspeed 专有的顶置（overhead）质量法分配工具与板上（on-deck）分析天平，进行真正的一对一重量法“pick & decision dispense”固体分配。改良的 4-Needle Head 液处理工具用于盖子放置并将盖子压入坩埚，随后将封闭的坩埚重新格式化为自动进样器（autosampler）托盘，提供无需人工干预即可直接分析的样品。一次性玻璃吸头与 SWIN 吸头分配器可消除交叉污染风险。SWIN 提供多种直径，可根据目标质量选择。倾斜/振荡（tilt/shake）架用于在取样前松散粉末。

工作流程（FLEX SWILE DSC）

• 可选：读取来源小瓶条码
• 将来源小瓶运输到倾斜/振荡架以松散化合物
• 取样并分配固体（gravimetric pick & decision dispense）
• 将坩埚 MTP 传送至支架
• 将盖子放置在坩埚上
• 将盖子压入坩埚
• 将封闭的坩埚传送至自动进样器托盘
• 重复

优势

• Decision dispensing 实现高精度与高准确性
• 分配范围：从数百微克（约100 μg）到约5 mg，分辨率约±10 μg（可选板上天平以实现10 μg 分辨率）
• 无交叉污染（一次性玻璃吸头）
• 无死体积
• 无人值守操作以提高通量
• 完全惰性的玻璃流路，适用于对物质敏感的样品
• 专有的机器人工具交换接口
• 带通风罩和手推车的安装/安全选项
• 针对产能优化的占地面积（约90 x 90 cm）
• 模块化：SWILE 机器人工具可与其它工具组合以适应多种工作流程
• 包含模块：板上分析天平、倾斜/振荡架、条码阅读器、多夹具
• 自动向 DSC 坩埚分配样品（可选板上天平以实现 10 μg 分辨率）
• 自动盖子放置与坩埚封闭
• 将封闭的坩埚重新格式化为 DSC 自动进样器托盘（支持多种托盘格式）
• AUTOSUITE SOFTWARE — 通过拖放界面进行实验设计、执行及基础数据分析
• 支持与 LIMS 和 ELN 的接口集成

技术特性 / 规格

• 方案名称：FLEX SWILE DSC
• 固体的重量法“pick & decision dispense”（一对一重量分配）
• 分配范围：约100 μg 至约5 mg
• 分辨率/精度：约±10 μg（可选板上天平以达10 μg 分辨率）
• 工具：专有顶置质量法分配工具 + 用于盖子放置的改良 4-Needle Head 液处理工具
• 耗材：一次性玻璃吸头；多种直径的 SWIN 吸头分配器
• 辅助模块：板上分析天平、用于松散粉末的倾斜/振荡架、条码阅读器、多夹具
• 自动功能：重量法 pick & dispense、盖子放置、盖子压入坩埚、重格式化为 DSC 自动进样器托盘
• 材料：用于分配固体的完全惰性玻璃流路
• 安全/安装：通风罩与手推车选项
• 占地（典型优化布局）：约90 x 90 cm
• 软件：AUTOSUITE 用于实验设计、执行与分析；支持与 LIMS / ELN 的集成
