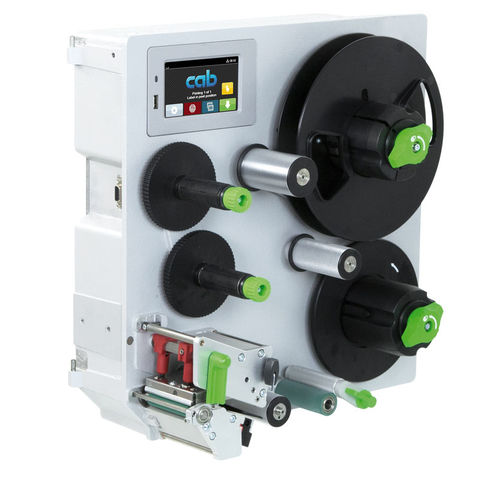

1 操作面板
直覺簡便的操作搭配淺顯易懂的圖示可方便調整機身設定。
2 碳帶供應軸及回收軸
軸心三片旋緊式設計可快速簡單地更換碳帶。
3 堅固底座機構
一體成型鑄鋁打造。所有列印機構皆穩固組裝於支架底座上。
4 貼標手臂的安裝
手臂安裝在插銷上,因此可以轉動以更換標籤及進行維修保養。
5 印字頭立柱
一個立柱固定於內側;另一個立柱調整至標籤邊緣,確認列印品質良好後就定位。
6 印字頭
所有同樣寬度的印字頭可任意替換。簡單幾個步驟就能更換印字頭。
7 卸除列印滾軸
裝卸簡易的設計便於進行清潔或更換磨損的列印滾軸。
8 樞軸式剝離板
用於優化標籤在包裝貼標作業中的剝離過程。
9 標籤進紙器
透過手臂及動態止煞裝置可確保標籤持續平穩地進紙。
10 回捲器
在標籤剝離後回捲器可完全回收底紙。軸心三片旋緊式設計易於插入及取出標籤底紙。
11 標籤底紙導引軸
標籤底紙從標籤底紙導引軸和活動式的標籤底紙導引軸之間插入。標籤透過搭配列印滾軸進行的進紙同步程序被剝離。
12 標籤感應器
搭配穿透式及反射式感應器以精準定位標籤上的列印位置並偵測標籤後緣。
列印精準度
標籤尺寸越小,對列印精準度的要求越高。藉由調整校正,列印的最大偏差值可降低為 ±0.2 mm。
