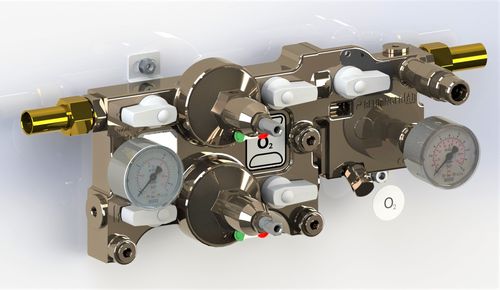

该装置由两个化学镀镍的黄铜铸件组成,一个铸件用于调节器本体,另一个铸件用于区域截止阀;调节器本体有两条减压管线,通过四个球阀将两个EURO/A调节器旁通连接,两个球阀位于同一入口处,两个位于出口处。一个压力表测量调节器上游的系统压力;调节器本体出口处的区域阀在进口处有一个球阀用于关闭气体,还有一个用于读取阀门开/关状态的接近传感器的接头,一个紧急插座和一个带电触点的压力表。所有的阀座和压力表都装有止回阀,以防止维修时气体泄漏。进气口和出气口的连接采用Ø16毫米的焊接管。如果带内置区域阀的第二级装置安装在病房外的过滤室中,它可以作为一个关闭模块,从而满足消防截止阀、调节模块和区域截止阀的三重功能,这意味着在安装时可以显著节省时间,减少建筑工程。
N.一个调节器主体由CW614N化学镀镍黄铜铸造而成。
N.一个由CW614N化学镀镍黄铜铸造的区域截止阀体。
N.一个Ø16mm焊接的管道入口连接。
N.一个Ø16毫米的焊接式管道出口接口。
N.一个不锈钢过滤器。
N.每个调节器的上游有两个带单向阀的截止阀。
N.每个调节器的下游有两个带单向阀的截止阀。
N.一个带止回阀的区域截止球阀。
---
