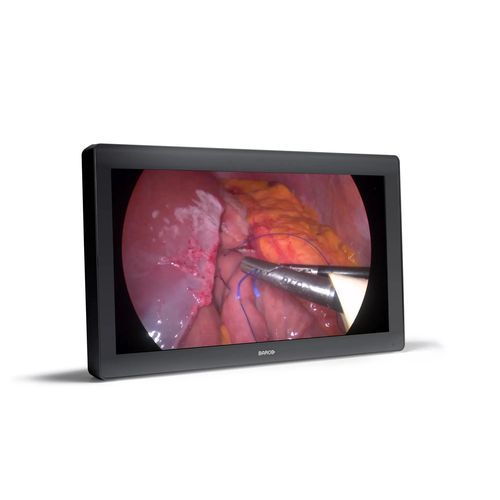

医用显示器 MDFC-8232 3xB

手术手术室内窥镜

简短描述

• 31.1" 患者近端手术显示器，适用于 2D/3D 内镜与显微镜成像 — MDFC-8232 3xB（4K/UHD、3D）。

主要特性

• 为 UHD / FHD 3D 内镜摄像机设计；支持 BT.2020 & BT.709 色域
• 可配置 I/O：12G-SDI / HDMI / DisplayPort / 3G-SDI 选项
• 配有人体工学可更换 3D 眼罩及轻量框架，支持多用户观测
• 医疗级全玻璃前面板，耐划伤且易于消毒；卡扣式可锁连接器盖
• 近零延迟视频处理，优化手眼协调
• 宽色域并支持高级颜色校准（ITU-709、DCI-P3、BT.2020）

产品描述

• 31 英寸患者近端显示器，面向需要精确色彩还原与低延迟成像的现代手术环境。
• 专有视频处理与高级颜色校准结合宽色域 LCD，可提供高色彩准确度与细节丰富的图像，且伪影最小。在 2D 模式下，面板分辨率为常规 FHD 的四倍，适合用于解剖结构的 UHD 表示。
• 在 3D 模式下，随附的人体工学套件（框架 + 可更换 3D 眼罩）可使多名用户在不同视角和距离下观看相同的 FHD 内容，保持良好的深度感知。
• 提供 DP/HDMI（MDFC-8232 3HB）或 DP/SDI（MDFC-8232 3SB）版本；兼容显微镜和腹腔镜摄像系统的常见 2D 与 3D 视频格式。
• 全玻璃前面板可降低反射，且便于清洁与消毒；VESA-100 安装支持手术臂和弹簧臂安装。
• MDFC-8232 3HB 型号针对移动影像与视频进行了优化；对静态隔行格式支持有限。若需完整隔行支持，建议选择 12G 型号 —— 详情请参阅用户手册中的支持时序与配置。
• 白色外壳可按需提供。

功能（概览）

• 面向低延迟与降噪优化的视频处理
• 画中画、并排显示、图像镜像与旋转
• DVI 输出的故障切换与屏幕克隆（2D：显示克隆；3D：左右视图 OSD 可选）
• FHD 输入可上变频至 UHD；兼容老旧信号
• DC 电源输出与线缆盖

规格
屏幕技术：TFT AM LCD / IPS-PRO 技术 / LED 背光
有效屏幕尺寸（对角）：789 mm (31.1")
有效屏幕尺寸（宽 x 高）：698 x 368 mm
纵横比：17:9 / 16:9
分辨率：4K / 2K (4096 x 2160) / UHD (3840 x 2160)
像素间距：0.1704 mm
色彩支持：10-bit（10.73 亿色）
色域：原生：92% DCI-P3 / 105% Adobe
色彩校准：ITU-709、DCI-P3、BT.2020、BT.709
可视角度：水平 178° / 垂直 178°
亮度：最大 450 cd/m²（typ.）；原生色域：390 cd/m² 校准默认值；@6500K：360 cd/m² 校准默认值
对比度：1300:1（typ.）
响应时间（T on + T off）：20 ms（typ.）
白点：原生：7200K；校准：5600K、6500K、9300K
伽玛曲线：1.8、Video、2.2、2.4、DICOM
3D 观看距离：最佳：1500 mm；最小：686 mm
垂直视角：@ 最小观看距离：上下 15°；@ 最佳观看距离：上下 8.0°（串扰 < 7%）
透镜类型：圆偏振：左眼在上
键盘：带启用/禁用薄膜开关的电容式 7 键触控键盘
视频输入（概览）：2D 输入包括多种 DisplayPort 配置、12G-SDI（3840 x 2160 @60Hz，仅 3SB）、HDMI 2.0（3840 x 2160 @60Hz，仅 3HB）、用于 FHD 输入的 DVI（上变频至 4K）。3D 输入包括双 DP/SDI/HDMI 配置和用于 FHD 的 2x 3G-SDI（双流）。
视频输出：2x 3G-SDI（3G-SDI 输入回传）；1x DVI（4K 显示克隆 - 向下缩放至 1080i/1080p）
多图像支持：（仅 2D）画中画、图像镜像与旋转、故障切换模式、DVI 输出屏幕克隆、FHD 输入上变频至 UHD
远程控制：USB Type B 端口用于固件下载 & 控制协议
外部电源：交流输入：100 – 240 VAC / 47-63 Hz 自动切换；直流输出：+24 VDC / 10 A
直流电源输出：DC 接头：+5V / 2A（亦可通过 DVI、DP 与 USB 端口提供）
功耗：最大 168W（Max） / 24V ± 10%；断电功耗：约 1W
尺寸（宽 x 高 x 深）：778 x 473 x 93 mm / 30.6 x 18.6 x 3.6 in
净重：MDFC-8232 3Hx = 14.4 kg；MDFC-8232 3Sx = 14.7 kg
包装净重：20 kg
安装标准：100x100 & 200x100 mm VESA
工作温度：0° C ~ 35° C
存储温度：-20° C ~ 60° C
工作湿度：10% ~ 90% R.H.
存储湿度：5% ~ 90% R.H.
认证与合规：ANSI/AAMI ES60601-1:2005/(R)2012；CSA CAN/CSA-C22.2 NO. 60601-1:14；IEC 60601-1 Edition 3.1 (2012)；IEC 60601-1-2 (2014)；FCC CFR 47 Part 15 Subpart B；GB17625.1-2012；GB4943.1-2011；GB/T9254-2008；CE、c-UL-us、DEMKO、CCC。认证：IP20（仅前侧 IP45）。环境合规：ROHS-3、REACH、WEEE。

技术规格

• 型号：MDFC-8232 3xB
• 屏幕：31.1" (789 mm)，4K / UHD (3840 x 2160) 或 4096 x 2160
• 色彩支持：10-bit（1,073百万色）
• 色域：92% DCI-P3（原生） / 105% Adobe
• 亮度（最大）：450 cd/m²（typ.）
• 对比度：1300:1（typ.）
• 视频 I/O：DisplayPort、HDMI2.0（3HB）、12G-SDI（3SB）、3G-SDI、DVI
• 电源：外部电源 100–240 VAC；直流输出 +24 VDC / 10 A
• 尺寸（W×H×D）：778 × 473 × 93 mm
• 净重：约 14.4–14.7 kg
• 保修：3 年
