防震动连接器 SF series

用于真空泵用于压缩机挠性

产品概述

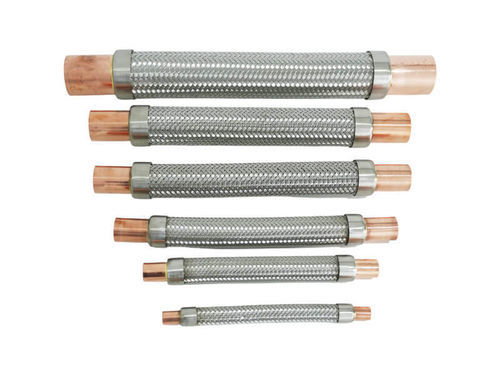

该减振器由波纹不锈钢内管、外层不锈钢编织加强层及金属端接头组成。该柔性结构可在设备启动和运行过程中吸收有限位移，同时保持与管路的可靠连接。适用于安装在压缩机、真空泵或其他产生振动的设备与刚性管路系统之间。

规格

• 波纹软管：SUS 316L 不锈钢
• 编织加强层：SUS 304 不锈钢
• 连接管端：TP2 铜（用于钎焊）
• 提供柔性并具有振动衰减功能
• 具备适用于管路应用的高耐压性
• 减少振动和噪声的传递
• 保护刚性管道及连接组件免受重复机械应力
• TP2 铜管端便于钎焊连接
• 适用于压缩机的排气和吸气管路连接
• 可根据要求提供替代材料和连接配置

型号
型号 | 尺寸 (inch) | 尺寸 (mm) | 工作压力 (psig) | 爆破压力 (psig)
SF-1A | 1/4" | 6.35 | 650 | 3250
SF-1 | 3/8" | 9.52 | 650 | 3250
SF-2 | 1/2" | 12.7 | 650 | 3250
SF-3 | 5/8" | 15.88 | 650 | 3250
SF-4 | 3/4" | 19.05 | 650 | 3250
SF-5 | 7/8" | 22.23 | 650 | 3250
SF-6A | 1" | 25.4 | 650 | 3250
SF-6 | 1-1/8" | 28.58 | 650 | 3250
SF-7 | 1-3/8" | 34.93 | 650 | 3250
SF-8 | 1-5/8" | 41.28 | 650 | 3250
SF-9 | 2-1/8" | 53.98 | 650 | 3250
SF-10 | 2-5/8" | 66.68 | 460 | 2300
SF-11 | 3-1/8" | 79.38 | 380 | 1900
SF-12 | 3-5/8" | 92.08 | 300 | 1500
SF-13 | 4-1/8" | 104.98 | 300 | 1500

技术特性

• 内波纹软管材料：SUS 316L 不锈钢
• 外部编织加强：SUS 304 不锈钢
• 连接管端：TP2 铜（用于钎焊）
• 设计用于吸收振动并减少对刚性管路的噪声传递
• 保护连接组件免受重复机械应力
• 适用于压缩机的排气和吸气管路连接
• 工作压力和爆破压力因型号而异（见型号表）
• 提供多种型号尺寸（SF-1A 至 SF-13）
• 可按要求提供替代材料和连接配置
