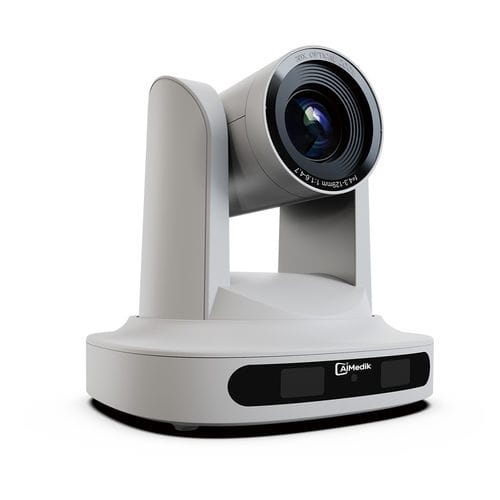

远程问诊摄录机 AP series

监控用于监护病患医用

概述
为医疗场景（远程ICU、远程会诊、患者监护）设计的全高清 PTZ 摄像机。配备 1/2.8" HD CMOS 传感器，提供 AP20（20×）或 AP30（30×）光学变焦，用于高精度临床成像。支持 IR 遥控、Web 界面或串口/网络远程控制 Pan/Tilt/Zoom，并兼容多种流媒体协议以便接入远程医疗系统。

主要特性

• 跨协议控制：IP / RS‑422 / RS‑485 / RS‑232
• 1/2.8" HD CMOS 传感器，光学 20× 或 30× 变焦
• 视频输出：HDMI 与 3G‑SDI；支持同时输出 FHD 1080p
• 支持 PoE；NDI 机型可选 NDI|HX
• 串口级联控制：RS‑232 / RS‑485
• 流媒体协议：RTSP、RTMP、SRT（NDI|HX 可选）
• 控制协议：ONVIF、VISCA over IP、VISCA、PELCO‑D / P
• 安装灵活：三脚架、壁挂、吊装；支持画面翻转

详细说明
SDI、HDMI、IP 多路输出可实现同时 Full HD 1080p 传输。LAN 口支持 PoE、可选 NDI|HX 以及通过 RTSP/RTMP/SRT 的 IP 流媒体。为 NDI/IP 流提供音频线路输入。可通过 LAN 或 RS‑232/RS‑485 串口控制，兼容 IR 遥控、Web UI 与摇杆控制器。

变焦与图像控制：提供 20×（AP20）或 30×（AP30）光学变焦，兼顾特写检查与广角概览。快速的云台响应及图像调节（亮度、色彩、饱和度、对比度、锐度）可实现精准的视觉监控。

安装与使用：支持画面翻转并提供多种安装方式（三脚架、壁挂、吊装）。常用于远程会诊、远程ICU监护及其他临床观察场景。

技术规格

• 型号：AP20 / AP30（AP20‑NDI / AP30‑NDI 可选）
• 视频输出：SDI、HDMI（最高 1080P60）
• LAN / IP 流：RTSP、RTMP、SRT（NDI|HX 可选）
• PoE：支持（NDI 型号支持 NDI|HX）
• 音频输入：3.5 mm 线路电平
• 控制接口：RS‑232 In/Out、RS‑485 In、LAN（VISCA over IP）
• 控制协议：ONVIF、VISCA over IP、VISCA、Pelco‑D / Pelco‑P
• 光学变焦：20×（AP20） / 30×（AP30）；数字变焦：10×
• 焦距：AP20 F = 5.5 ~ 110 mm；AP30 F = 4.3 ~ 129 mm
• 视角：远摄 3.3°（AP20） / 2.34°（AP30）；广角 54.7°（AP20） / 65.1°（AP30）
• 光圈值：AP20 F1.6 ~ F3.5；AP30 F1.6 ~ F4.7
• 传感器：1/2.8" HD CMOS，有效像素 2.07 MP（16:9）
• 最低照度：0.5 Lux（F1.8，AGC ON）
• DNR：2D & 3D；SNR：>55 dB
• PTZ 范围：Pan ±170°，Tilt -30° ~ +90°；预置位：255（遥控器 10 个）
• 电源：DC 12V ±10%；功耗：12 W（最大）；支持 PoE
• 工作温度：-10 ~ +50 °C；存储：-10 ~ +60 °C
• 尺寸：170 × 170 × 180.31 mm；净重：1.25 kg；毛重：2.1 kg
• 附件：电源、RS‑232 控制线、遥控器、说明书
