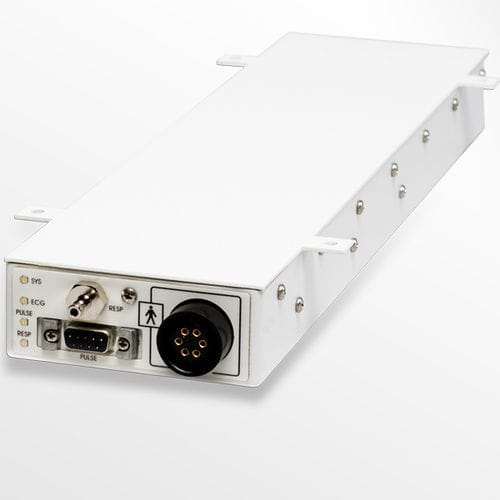

多参数监护仪模块 / ECG PAM-200

集成式

PAM模块是一个嵌入式仪器包，它提供了一个准确的门控触发器，用于核磁共振环境。PAM-200是一个完整的解决方案，包括心电图采集、用于脉冲采集的光学测压仪和用于呼吸采集的气动呼吸垫。 心电图病人采集 PAM采用右臂、左臂、右腿和左腿的四导联配置。右腿为参考导线，右臂、左臂和左腿为活动导线。PAM提供了两个同步的矢量。第一个矢量是右臂和左腿。第二个矢量是右腿和左腿。这两个矢量是相互正交的，并将导致一个受磁梯度影响较小的矢量。 呼吸系统采集 PAM采用气动技术，对呼吸时胸部的扩张作出反应。一个充满泡沫的风箱用带子固定在病人身上，当胸部移动并压缩风箱时，风箱中的空气压力发生变化。内部泡沫提供了弹簧作用，使波纹管返回到预压缩状态。波纹管通过一根柔性塑料管连接到PAM系统模块上，没有电气连接。波纹管有一个坚硬的背衬，有助于胸部运动的压缩作用。正压（呼气）将导致一个正向信号。呼吸信号以数字流的形式传输到控制台计算机，但PAM有模拟信号的规定，以驱动LED条形指示器，它可以位于龙门架或磁铁外壳上。
