颅脑 EM 导航应用程序
工作流程向导。直观控制。
颅脑电磁手术导航软件最适合直观的无钉颅脑手术。
分步式工作流程向导
Brainlab 电磁 (EM) 导航系统的关节臂能够使磁场发生器处于患者头部附近的最佳位置。可无菌遮罩的全高清触摸屏可在手术过程中提供可视引导。动画形式的分步式工作流程可引导用户完成系统设置和程序。可采用胶带或单螺钉轻松地将小型患者参照安装在颅骨的任何地方,这里的皮肤不太可能发生移位。
动画形式的工作流程向导可确保手术的顺利进行
基于 DICOM 标准或更丰富的 DICOM 数据进行导航
不同的磁场发生器位置可用于仰卧位、侧卧位、俯卧位或坐位的患者
设置和失真检查
即时执行通用器械校准
利用治疗床上的凝胶垫或可透射线的马蹄形支架支撑患者头部
与可透射线的头夹兼容
简单配准
颅脑 EM 软件系统可实现精确的、工作流程引导的患者配准过程。通过快速定位三个预定义的标志并利用未消毒的配准探针在皮肤上自由地选择附加的表面点来进行配准。系统自动将患者的解剖结构与加载的患者数据进行匹配。
快速表面匹配
解剖标志配准
半自动环状标记检测
短尖端的配准探针
3D 显示患者数据以识别配准区域
自动 3D 阈值可优化配准结果
视觉和听觉配准状态信息
实时入路计划
Kick EM Cranial 设计采用整合的远程控制实现完全无触摸屏的控制。仅需轻轻点击,外科医生便可冻结屏幕、拍摄屏幕截图或获取入路。这种将探针放在无菌区域的独特入路计划方法对分流放置极为有利。探针尖端通过自动沿着探针轴创建入路并通过点击进行调整直至到达手术靶区,而入路点亦由此确定。全新的自动 Autopilot 视图有助于外科医生对准尖端追踪探针并到达靶区。
术中计划可确保工作流程的灵活性
远程受控的计划步骤
入路点定义和更新
入路长度调整

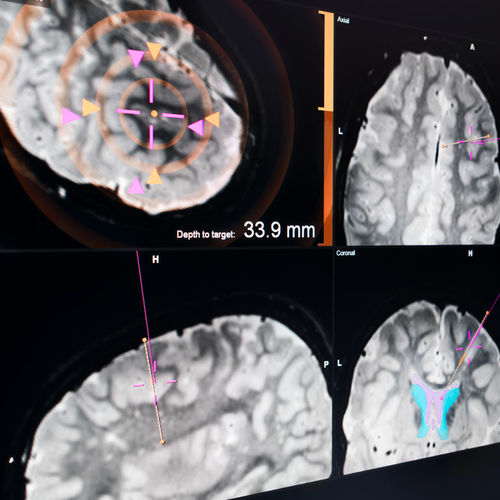

直观的 Autopilot 视图
可导航的 EM 一次性探针¹
Brainlab EM 一次性探针应用在执行分流管或脑室导管放置的导航手术,以便轻松快速地完成徒手放置。导航磁场发生器自动识别经整合的传感器,可实现即时追踪。
导航预校准工具
不局限于某个分流管/导管供应商
兼容的导管直径为 1.3-1.9 毫米,长度不超过 250 毫米
